ALTENDORF Formatkreissäge F45 EvoDrive

Grundausstattung:

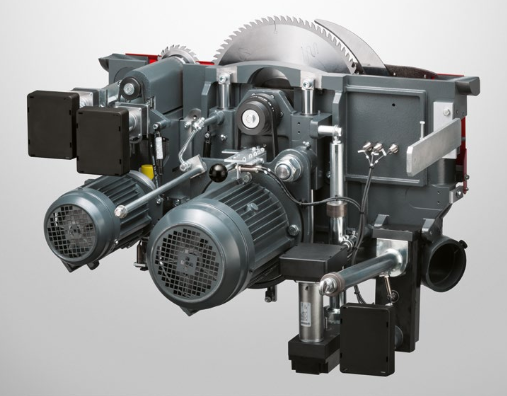

Elektromotorische Höhen- und Schwenkverstellung 0 – 46° für das Hauptsägeblatt mit automatischer Korrektur der Schnitthöhe bei Schwenkung des Sägeaggregats

Steuerung in Augenhöhe, schwenkbar

Doppelrollwagen, Wagenlänge 3 000 mm

Parallelanschlag, manuelle Verstellung, einstellbar über Maßskala, inkl. manueller Feineinstellung, Schnittbreite 1000 mm

Winkelanschlag mit fester 90° Position, manuell einstellbar über Maßskala bis 3 200 mm

Sägeblattüberstand max. 150 mm, max. Sägeblattdurchmesser 450 mm

Antriebsleistung 5,5 kW (7,5 PS) mit drei Drehzahlen

Werkzeugspannsystem AKE für das Hauptsägeblatt

Maschinenhöhe: 91 cm

F45 EvoDrive - Die eingebaute Arbeitserleichterung:

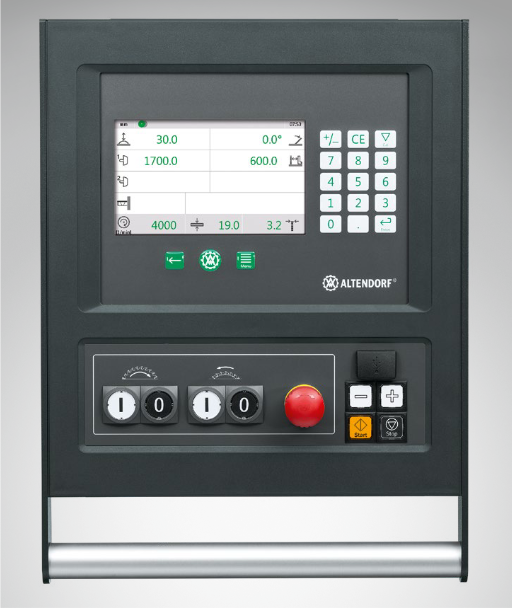

Die neue F 45 EvoDrive besitzt einen 7"-Touchscreen mit separater Tastatur zur Eingabe numerischer Maßangaben. Damit lassen sich bis zu vier Achsen steuern; auch die beidseitige Schwenkung des Sägeblatts ist möglich. Der Unterschied zur F 45 ProDrive istnoch mehr Anwendungstechnik. So definiert die F 45 EvoDrive nach Eingabe der Materialstärke das Spitz- und Stumpfmaß automatisch. Freuen Sie sich auf die Zusatzfunktionen Nuten, Kettenmaß und Winkelschnitt, die Ihr Arbeiten deutlich er leichtern. Genauso wie die Funktion Schifterschnitt und die Werkzeugverwaltung. Mit der F 45 EvoDrive können Sie zudem über die Tastatur 999 schnell abrufbare Programme hinterlegen. Mit den grünen Navigationstasten bewegen Sie sich übersichtlich durch die Funktionen, erreichen das Hauptmenü oder blättern eine Seite zurück. Praktisch ist auch die Anpassung der Helligkeit des Bildschirm hintergrunds an die Lichtverhältnisse. So haben Sie jederzeitalles genau im Blick. Hier ist Ihre Arbeitserleichterung vor programmiert und eingebaut!

In der F 45 EvoDrive sind alle Funktionen der Steuerung F 45 ProDrive enthalten und noch einiges mehr

Automatische Umrechnung von Spitzmaß auf Stumpfmaß am Parallelanschlag und Winkelanschlag unter Berücksichtigung der Materialstärke und des Schwenkwinkels

Schifterschnittfunktion mit automatischer Ermittlung fehlender Winkel bzw. Maße

Erweiterte Werkzeugverwaltung

Speicherung der Vorritzposition (3-Achs-Vorritzer) *

Hinterlegung der Stammblattstärke und Schnittbreite des Hauptwerkzeugs

Hinterlegung der Drehzahl des Hauptwerkzeugs

Max. 100 speicherbare Werkzeuge

Zusatzfunktionen

Nuten: mit automatischer schrittweiser Positionierung des Parallelanschlags bis zur Fertigstellung der Nut

Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am Parallelanschlag, beidseitig zum Sägeblatt errechnet

Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe des Kantenwinkels das gewünschte Fertigmaß erzeugt

999 speicherbare Schnittprogramme
