Barbaric Plattenlager CSF

langlebig…kundenspezifisch…platzsparend…wartungsarm

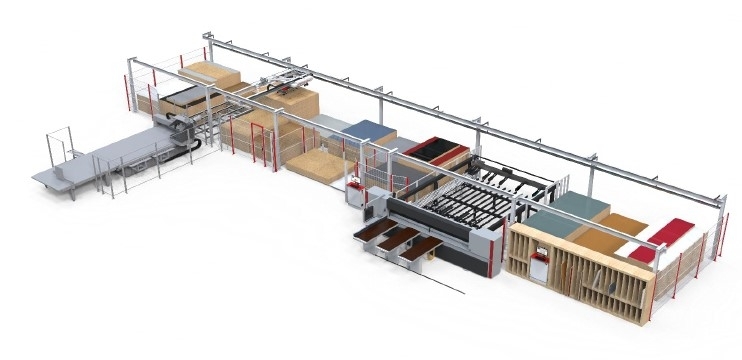

Das Plattenlager CSF vereint Funktionalität, Leistung und Design in einer Maschine.

Highlights

Sicherer und schonender Plattentransport

Verringerung von Beschädigungen an Platten

Optimale Flächen und Raumnutzung

Kontrolle und Transparenz aller Materialien

Erhöhter Automatisierungsgrad und somit Produktivitätssteigerung

Mehr Flexibilität

Funktionen

Vollständige Lagersteuerung

Lager und Materialverwaltung

Beschickung der Zuschnittanlage

Resterückführung

Externe Lagerverwaltung / Blocklagerverwaltung

Verbindung zu Branchenprogramme

Verfahrgeschwindigkeiten

X-Achse (m/min) 130

Y-Achse (m/min) 110

Z-Achse (m/min) 40

Werkstückgrößen

Länge (mm): 2.500-4.200

Breite (mm): 600-2100

Dicke (mm): 3-60

Plattengewicht (kg): 200

Werkstückgrößen Reste (nur für Sägen relevant)

Länge (mm) 2.000-4.200

Breite (mm) 600-2100

Material / Oberfläche:

Spanplatte roh und beschichtet

MDF roh und beschichtet

HDF roh und beschichtet

Kompaktplatte (HPL)

OSB 3 und 4 geschliffen

Sperrholz geschliffen (ohne Astlöcher und Risse)

Mehr-Schicht-Platte (Brettsperrholz, Tischlerplatte, Furniersperrholz)

Siebdruckplatte (glatte Seite oben)

Gipskarton und Gipsfaserplatte

Schichtstoffe und Laminate (nicht gerollt) ab 0,8 mm

Platten müssen saugfähig und für den Vakuumtransport geeignet sein, dies ist ggf. durch Tests zu prüfen!

Plattenkanten besäumt, Furnierüberstand möglich

Dichte

Spanplatte (kg/m³) 650

MDF roh (kg/m³) 750

Stapelhöhe

Stapelhöhe (mm): 2.500

Abstand Stapel (mm): 150

Energieversorgung

Stromversorgung 400V / 50Hz, 20A

Druckluft 6bar, 900Nl/min

Steuerung / Software:

Das Plattenlager CSF und die dazugehörige Software Client 3.0 bietet umfangreiche Softwarefunktionen.

Standardmäßig beinhaltet das Softwarepaket eine vollständige Lager- und Materialverwaltung.

Das Plattenlager CSF Professional ist der Master der Produktion.

Über die Jobverwaltung werden Aufträge gestartet und an die Zuschnittanlage zugeführt.

Verwaltung und Rückführung von Großresten zurück ins Lager.

Eine einfache und intuitive Bedienung ermöglicht effizientes Arbeiten an der Maschine oder im Büro.

Funktionen im Detail:

- Chaotische, sortenreine oder gruppierte Lagerung von Platten

- Parametersatzverwaltung für unterschiedliche Materialien

- Moderne, grafische Übersicht und Visulisierung der Anlage

- Kontrollierte Ein- und Auslagerung von Platten

- Beschickung von Zuschnittanlagen wie Sägen oder Nestinganlagen

- Hardwarekommunikation mittels potentialfreien Kontakten mit der Zuschnittanlage

- Datenkommunikation mit Optimierung bzw. Nestingsoftware

- Restemanagment für Großreste (Resterückführung aus der Säge)

- Möglichkeit zur Vorkommissionierung oder chaotischen Beschickung

- Verwaltung von Produktionsreihenfolgen und Prioritäten

- Externe Lagerverwaltung / Blocklagerverwaltung

- Verbindung zu Branchenprogramme (Exporte und Importe im *.csv Format)

- Direktzugriff auf MySQL Datenbank möglich

- Materialverbrauchsstatistiken

- Datensicherung der Datenbank als auch von Maschinendaten

Lagersoftware mit MySQL Datenbank (lokale oder Serverlösung)

Barbaric client 3.0

Software zur Steuerung der Maschine und der gesamten Abläufe

Software und Hardware Verbindung (IO) zur Fremdmaschine

(Säge, Nesting oder Ähnliches)

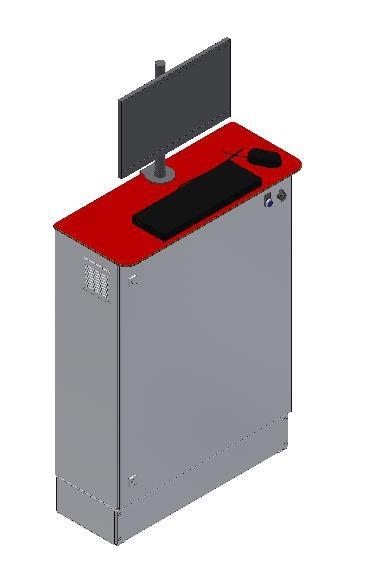

inkl. Bedienterminal mit 21,5" Monitor und Steuerelemente

Industrie-PC mit Tastatur und Maus

Möglichkeit zur Fernwartung des Plattenlagers via Teamviewer

Ex- und Importe in standardmäßigen Formaten zur Anbindung

von Branchenprogrammen

inkl. Signalsäule
