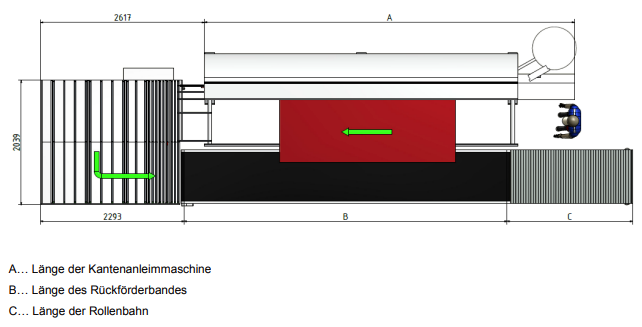

BARBARIC Rückführung RTS Compact - Variante 6 A: 6300-6800 mm B: 5000 mm C: 2000 mm für linkslaufende Kantenanleimmaschine

einfach…platzsparend…langlebig…wartungsarm Die kostengünstige Lösung für den Plattentransport rund um die Kantenanleimmaschine aller Hersteller. Es bietet die Möglichkeit Teile von der Kantenanleimmaschine zu übernehmen und zur Aufgabestelle zurückzufördern. Highlights 1-Mann Bedienung der Kantenanleimmaschine ergonomisches Arbeiten keine Schulung nötig - Plug and Play beschädigungsfreie Rückführung Funktionen einfache Werkstückrückführung Rollenbahn mit integriertem Querförderer mit Riemen Drehfunktion zum besseren Handling von kurzen und schmalen Teilen Display zur einfachen Bedienung manueller Modus zur Abnahme von Großteilen Teileabmessungen Längsdurchlauf Länge (mm) 300 - 2800 Breite (mm) 120 - 1300 Dicke (mm) 8 - 60 Gewicht (kg) max. 60 4-seitige Kantenanleimung Größe min. (mm) 300 x 120 Größe max. (mm) 1300 x 1300 Plattengrößen beziehen sich auf die Ausführung ohne Erweiterung Fördertechnik RTS Compact Größere Teile können bei 4-seitiger Bekantung manuell entnommen werden. Teilegeometrie rechtwinkelig und ohne Ausschnitte Energieversorgung Stromversorgung 230V / L1 / (L2/N) / PE / 50Hz / 60Hz, 16A Druckluft 6bar, 10Nl/min Systemeigenschaften Vorschub 7 - 20m/min (optional 30m/min) Zykluszeit max. 10 Takte/min Teileabstand ca. 1000mm, gegebenenfalls höher Produktbeschreibung Return RTS Compact Returnsystem Returnsystem für Kantenanleimmaschinen max. Teilegrößen: 2800 x 1300 mm max. Teilgröße bei 4-seitiger Bekantung: 1300 x 1300mm (optional 2400 x 1000mm) stufenloser Vorschub von 7 - 20 m/min (optional 30m/min) Übernahme der Vorschubgeschwindigkeit der Kantenanleimmaschine möglich (0 - 10V) Antriebe elektrisch mit Frequenzumrichter und Getriebemotor Hubfunktion pneumatisch Werkstückerkennung über Sensoren Steuereinheit mit 3,2" Display höhenverstellbar von 800 - 1000mm Maximalgewicht: 60 kg Lackierung RAL 7035 Förderband Förderband für den Rücktransport der Platten Geschwindigkeit vom Rückförderband: 7-30 m/min Förderbandbreite: 800mm Rollenbahn Leicht schräg einstellbare Rollenbahn mit Kunststoffrollen und Anschlag zum Anbau nach dem Förderband. Dient als Auslaufstation der rücktransportierten Platten. Rollenbahnbreite: 800mm Maßbeschreibung A… Länge der Kantenanleimmaschine B… Länge des Rückförderbandes C… Länge der Rollenbahn
