GANNOMAT Bearbeitungszentrum Typ "PROTEC 571" mit Fräsaggregat Profit HSK63F mit 3-fach Magazin (Bohren, Nuten, Fräsen)

Ausstellungsmaschine B&G // Baujahr 2022 // Serien-Nr. 509.152

Grundmaschine komplett in Standardausführung für Bohren und Nuten:

Detailierte technische Daten siehe Datenblatt zu ProTec Typ 0571

Bearbeitungsaggregate mit:

PowerBlock mit 21 Spindeln und 1 Nutsäge

13 Vertikal-Bohrspindeln

6 Horizontal-Bohrspindeln in Y

2 Horizontal-Bohrspindeln in X

1 Nutaggregat in Y

4te Bohr-Achse in Y

Werkstückgrößen und Gewichte:

Werkstückbreite (X): min. 60 mm / max. 1000 mm

Werkstückstärke (Z): min. 6 mm / max. 60 mm

Werkstücklänge (Y): min. 250 mm im Durchlauf-Modus / max. 5600 mm programmierbare Werkstücklänge in Software

Werkstückgewicht: max. 75 kg

Luftanschluss: 6 bar

Elektrischer Anschluss: 400 V. / 3Ph / 50 Hz.

Maschine mit Option:

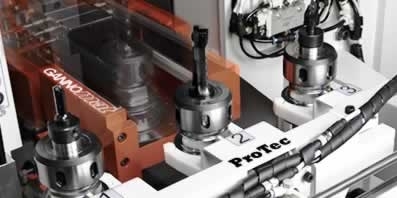

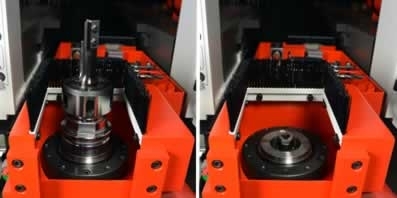

Fräsaggregat Profit HSK63F mit 3-fach Magazin für automatischen Werkzeugwechsel

Motor 5,5 kW (S1), 1000 - 20000 U/min. mit Frequenzumformer, Rechts- und Linkslauf,

für Werkzeugaufnahme HSK63F mit Spannzange 462E/OZ25, Fräserlänge bis 130 mm

Einschließlich Aktionsausstattung:

Gannomat Zusatz-Sicherheitseinrichtung über Lamellenvorhang

Vorraussetzung für Horizontale Lamello P-System Fräsungen

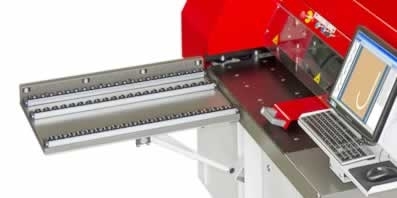

Gannomat Rollentisch 765 mm (Y-Achse) klappbar, für Maschinenvorderseite, Breite 500 mm

Gannomat Rollentisch 765 mm (Y-Achse) klappbar, für Maschinenrückseite, Breite 500 mm

Gannomat Hilfsanschlag 600 mm mit integrierten Rollen für Rollentische

Gannomat Bohrersatz für Protec bestehend aus:

1 x HW-Dachspitzenbohrer Æ 5x70mm (NL 35mm), LI

3 x HW-Dübelbohrer Æ 5x70mm (NL 35mm), RE

4 x HW-Dübelbohrer Æ 5x70mm (NL 35mm), LI

3 x HW-Dübelbohrer Æ 8x70mm (NL 35mm), LI

5 x HW-Dübelbohrer Æ 8x70mm (NL 35mm), RE

2 x HW-Dübelbohrer Æ 10x70mm (NL 35mm), LI

1 x HW-Topfbohrer Æ 15x70mm (NL 35mm), LI

1 x HW-Topfbohrer Æ 20x70mm (NL 35mm), RE

1 x HW-Topfbohrer Æ 35x70mm (NL 35mm), RE

Gannomat HW-Nutfräser D125/30, Nutfräserbreite (SB) 4 mm, Z=12; LI, von Leitz

Gannomat Werkzeuge für Fräsaggregat Profit HSK63F mit Spannzange 462E bis Schaftdurchmesser 25 HSK- und Fräser-Satz bestehend aus:

3 Werkzeugaufnahme HSK63F (für Spannzange 462E/OZ25), mit Spannmutter mit Gleitlager, für Rechts- und Linkslauf

3 Spannzange 462E/OZ25 für Schaft D 25 mm

1 Wendeplatten-Schaftfräser Z1+1 HW mit WP Bohrschneide D20 mm, S25 mm, L1 120 mm, L2/L3 58 mm, RE

1 Nut-Fräser mit HW-Wendeplatten Z1, mit WP Bohrschneide, D10 mm, d10 mm, L1 75 mm, L2 25 mm, L3 40 mm, RE

(der Adapter 0571WAB10 ist separat zu bestellen)

1 Ziernutfräser mit HW-Wendeplatten Z1, D17 mm, d10 mm, L1 48 mm, L2 83 mm, L3 21 mm, RE

(der Adapter 0571WAB10 ist separat zu bestellen)

2 Adapter D25 mm mit Bund, für zylindrische Schäfte, d10 mm, L1 68 mm, L2 55 mm, RE

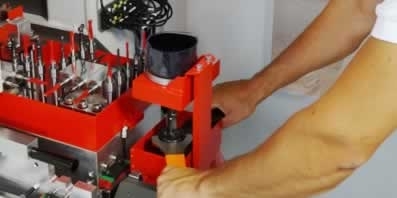

Gannomat HSK-Montage-Set

einfachste Bedienung mit höchstem Bedienkomfort durch Rollenspann-System, kein Einspannen oder Klemmen erforderlich, montiert auf stabilem Sockel bzw. auf einer Werkbank

einschl. 1 Stück Hakenschlüssel für HSK63F Spannzange 462E

Gannomat Absaugverteiler D 160 mm /  D 80-80-80 mm, Raster 196 mm

Gannomat - Büro-Arbeitsplatz-Lizenz

Programmiersystem "Gannomat Editor" für komfortable Programm- und Arbeitsvorbereitung vom Büro aus, für Betriebssystem Windows 10

Gannomat ASCII-Import-Postprozessor-Lizenz

für Programmiersystem “GANNOMAT EDITOR“

zum Importieren von ASCII-Dateien nach Gannomat Strukturvorgabe

Zusatzinformation:

Diese ASCII-Dateien müssen von der Designersoftware ausgegeben bzw. exportiert werden.

Dieser Export kann kostenpflichtig sein - Kontrolle durch den Kunden. Die ausgegebenen Dateien

können dann mit dem Gannomat Postprozessor in ProTec-Dateien (.ganx) umgewandelt werden.

Export-Postprozessor von der Designersoftware, ASCII-Import-Postprozessor von Gannomat.

eine Maschinen-Software-Lizenz

Gannomat - DXF-Import-Postprozessor-Lizenz

für Programmiersystem “GANNOMAT EDITOR“

zum Importieren von DXF-Dateien nach Gannomat Layervorgabe

Zusatzinformation:

Diese DXF-Dateien müssen von Zeichenprogrammen, oder von der Designersoftware ausgegeben bzw. exportiert,

oder als DXF-Datei abgespeichert werden. Dieser Export kann kostenpflichtig sein - Kontrolle durch den Kunden.

Die ausgegebenen Dateien können dann mit dem Gannomat Postprozessor in ProTec-Dateien (.ganx) umgewandelt werden.

- Zeichenprogramme können in der Regel DXF-Dateien in 2D abspeichern - Kontrolle durch den Kunden.

- Designersoftware: Ausgabe/Export-Postprozessor von der Designersoftware, DXF-Import-Postprozessor von Gannomat

eine Maschinen-Software-Lizenz

Gannomat Barcodeleser-Software-Lizenz, zum automatischen Öffnen und Laden von gespeicherten Programmen

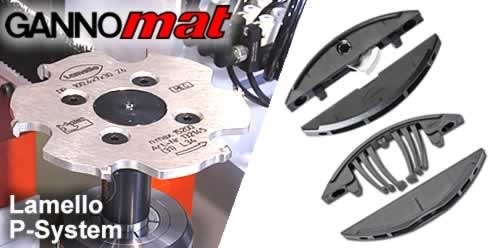

Werkzeuge für Lamello P-System:

Werkzeug für horizontale Lamello P-System Fräsung:

Gannomat P-System-Nutfräser, DP (Diamant) D 100,4 x 7 x 30 mm, Z3 NLA 4/6,6/48 mm

Gannomat Fräsedorn zu P-System Nutfräser, Schaft D 20 x 50 mm, D 30 mm, L 102 mm, DTK 48 mm

Gannomat Spannzange 462E/OZ25 für Schaft  D 25 mm

Gannomat Werkzeugaufnahme HSK63F (für Spannzange 462E/OZ25), mit Spannmutter mit Gleitlager, für Rechts- und Linkslauf

Werkzeug für vertikale Lamello P-System Fräsung in X/Y-Achse (Werkstückbreite/Werkstücklänge), OHNE Winkelaggregat:

Gannomat P-System-Schaftfräser, Schaft D 12 x 40 mm, L80 mm

Gannomat Adapter 25 mm mit Bund, für zylindrischen Werkzeugschaft d 12 mm, Adapterschaft D 25 x 55 mm, mit Längeneinstellschraube

Gannomat Spannzange 462E/OZ25 für Schaft  D 25 mm

Gannomat Werkzeugaufnahme HSK63F (für Spannzange 462E/OZ25), mit Spannmutter mit Gleitlager, für Rechts- und Linkslauf

Werkzeug für vertikale Lamello Clamex Bohrung:

Gannomat HW-Dübelbohrer D 6 x 70 mm (NL 35 mm), LI

Lieferbedingung: Ab Lager Reken

Lieferzeit: kurzfristig nach Vereinbarung, Lagermaschine B&G, Zwischenverkauf vorbehalten
