Hebrock Kantenanleimmaschine F4 next

Ausstellungsmaschine B&G // Baujahr 2023 // Serien-Nr. F4097

Dieses Modell überzeugt auf ganzer Länge

Sparsam in den Maßen, aber nicht in der Leistung

Die raumsparende F 4 misst nur 4 Meter. Aber ganz groß ist sie im Produzieren von komplett verarbeiteten Kanten. Selbst in ihrer Standardausführung ist sie hervorragend ausgestattet. So überrascht sie z.B. mit Fügetechnik, Eckenbearbeitung und Flächenziehklinge. Für die Nachbearbeitung der Kanten steht optional eine Radiusziehklinge zur Verfügung. Mehr noch. Durch die integrierte Kleberwechselvorrichtung (Farbwechsel) ist sogar eine PUR-Verarbeitung möglich. Nehmen Sie dieses vielseitige Modell ins Visier!

Die wichtigsten Merkmale:

Technische Features:

• Vorschubgeschwindigkeit 10 m/min.
• Höhere Haube
• Mehr Bedienkomfort
• Optionale Radiusziehklinge
• Optionale Putzstation
• Integrierte Kleberwechselvorrichtung

Vorteile:

• Kompakte Ständerbauweise
• Aufheizzeit 3,5 Min. des Wechselleimbeckens
• 3D-Grafiksymbole
• Whispercut mit austauschbaren DIA-Werkzeugen
• Kleber- / Farbwechsel
• Flächenziehklinge mit Dualtastung

Software/Steuerung:

• 15“ LED-Touchscreen
• Übersichtlicher Bildschirm mit integrierter 3D-Funktion
• Rotier- und kippbare Bediensteuerung
• USB-Schnittstelle
• Meter- und Laufstundenzähler
• Staubsicher

Grundausstattung:

• Manuelle Verstellung der Kanten- und Fügestärke, sowie der Werkstückhöhe
• SPS-Steuerung (inkl. 15“ Touchscreen)
• Schmelzkleberangabe an das Werkstück für Kantenmaterial bis 3 mm
• Auflageteller für Kantenmaterial
• Optische Anzeige für Werkstückfolge mittels LED am Einlauf der Maschine
• Fügefräse (inkl. DIA-Werkzeug) bis 2 mm, Fügefrästiefe in Wechselmesserausführung (Whispercut)

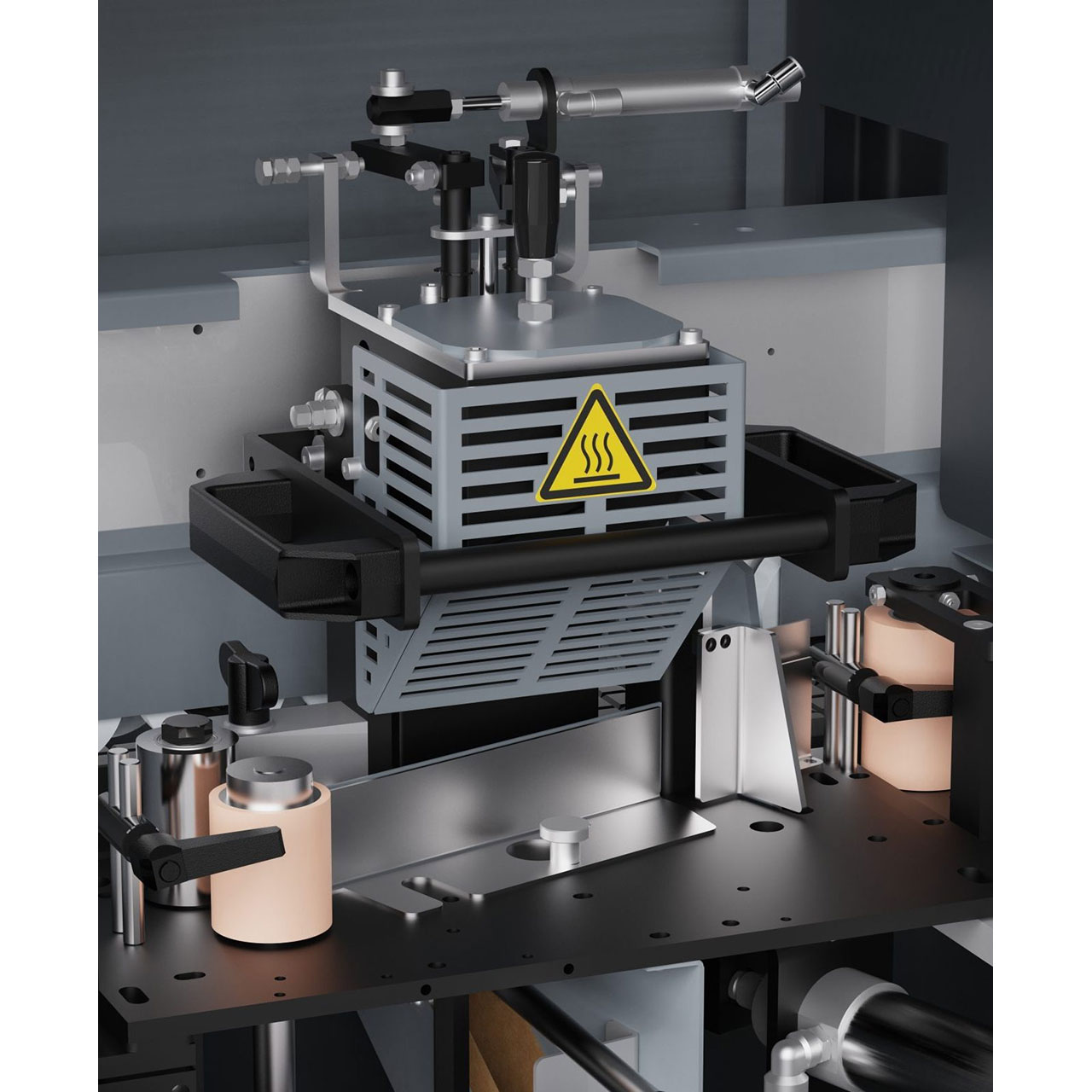

• Obenliegendes Wechselleimbecken mit Teflonbeschichtung und Kleberauslauffunktion
• Kappsäge zur präzisen Bearbeitung der Werkstück Vorder- und Hinterkante

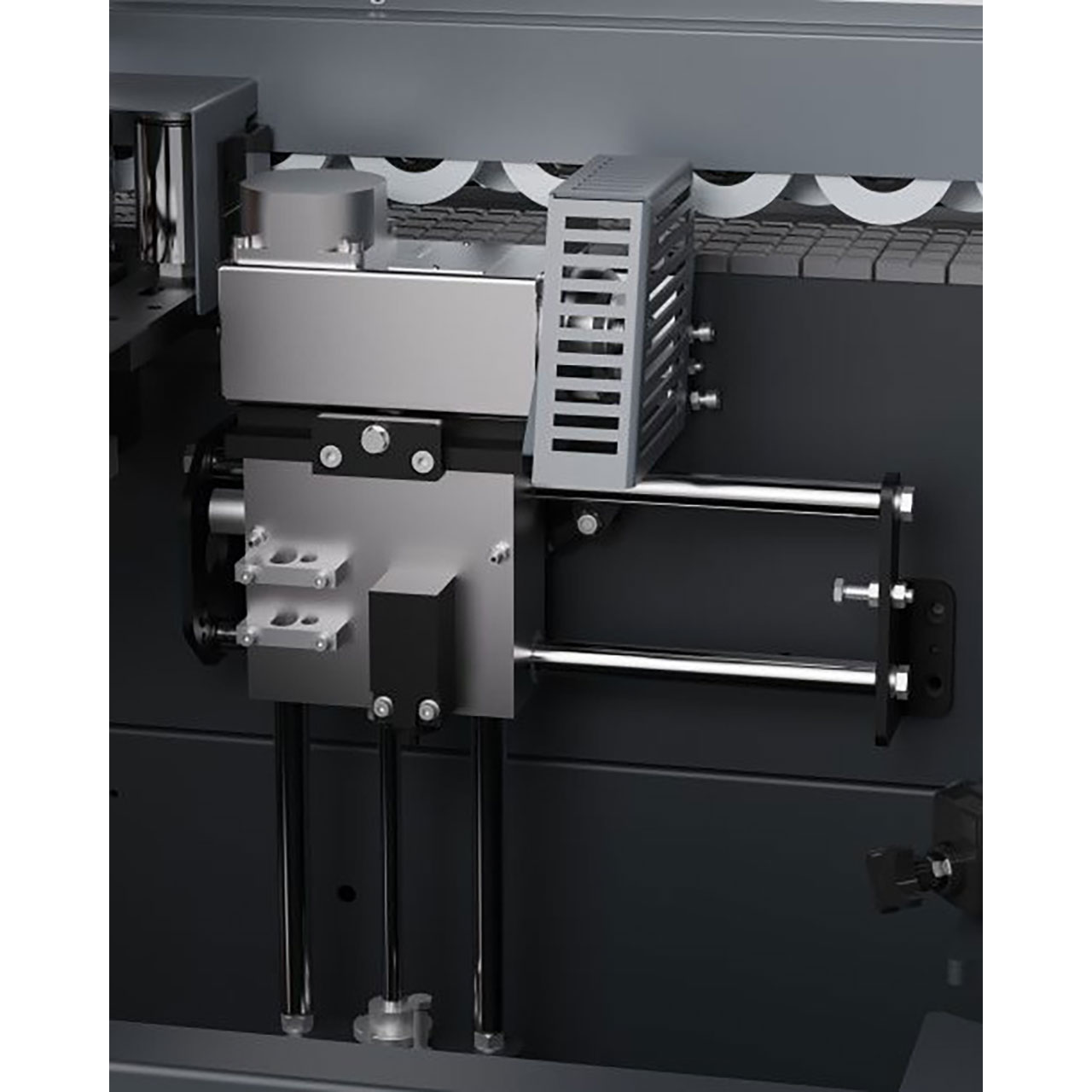

• HF-Frässtation mit pneumatischer Fräsverstellung und Kombimesser-System (Radius/Fase/Bündig)
• Eckenabrundfräse in Kombiausführung (Radius/Fase)
• Radiusziehklinge mit Wendemesser (optional)
• Flächenziehklinge inkl. Dualtastung, für bündiges Abziehen des Kantenüberstandes
• Putzstation zum Polieren der Kantenoberfläche (optional)
• Transportkette mit fest verschraubten Spezialkettenplatten
• Kugelgelagerter Doppeloberdruck
• Ausziehbarer Ausleger (zur Vorderseite)
• Sichtfenster an Maschinenhinterseite
• Vorschub 10 m/min

Weitere Features:

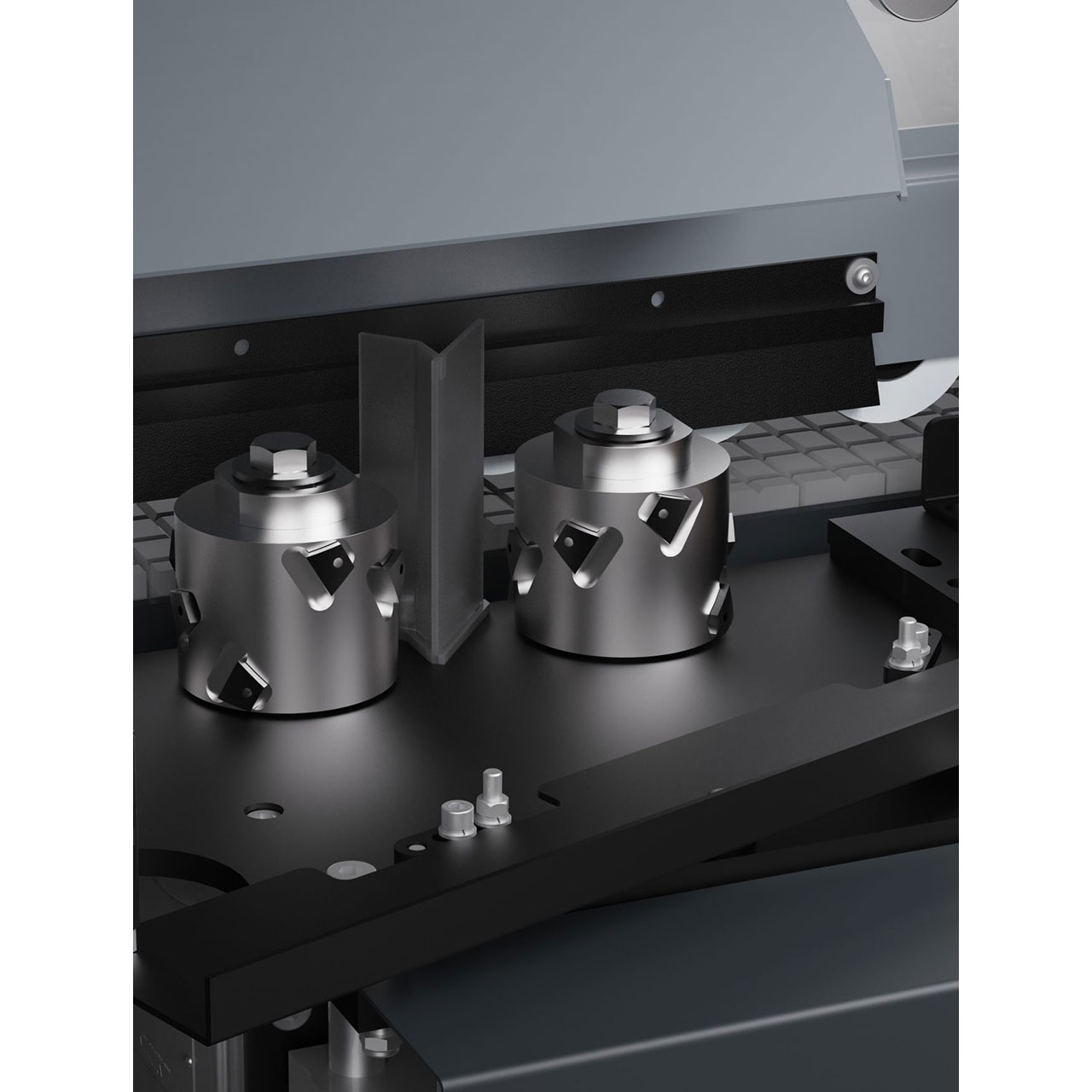

Fügefräse (Whispercut):
Das Whispercut-Fügesystem mit austauschbaren Diamantschneiden sorgt für maximale Standzeiten (manuelle Höhenverstellung) und ausrissfreie Fräsergebnisse, durch einen ziehenden Schnitt zur Plattenmitte hin. Zwei einsatzgesteuerte Fügeköpfe garantieren auch bei anspruchsvollen Materialien und Oberflächen ausrissfreie Fräsergebnisse. Durch einfaches Austauschen der Diamantschneiden werden Schärfkosten und Stillstände deutlich reduziert und das Nachstellen der Maschinengrundeinstellung entfällt entgegen klassischen Werkzeugen. Die Aluminiumleichtbauweise ist schonend für die Motoren und erhöht die Laufruhe. Die Frästiefe ist manuell stufenlis bis 2,0mm einstellbar, so dass Sie im Zsuchnitt schon auf Endmaß arbeiten können.

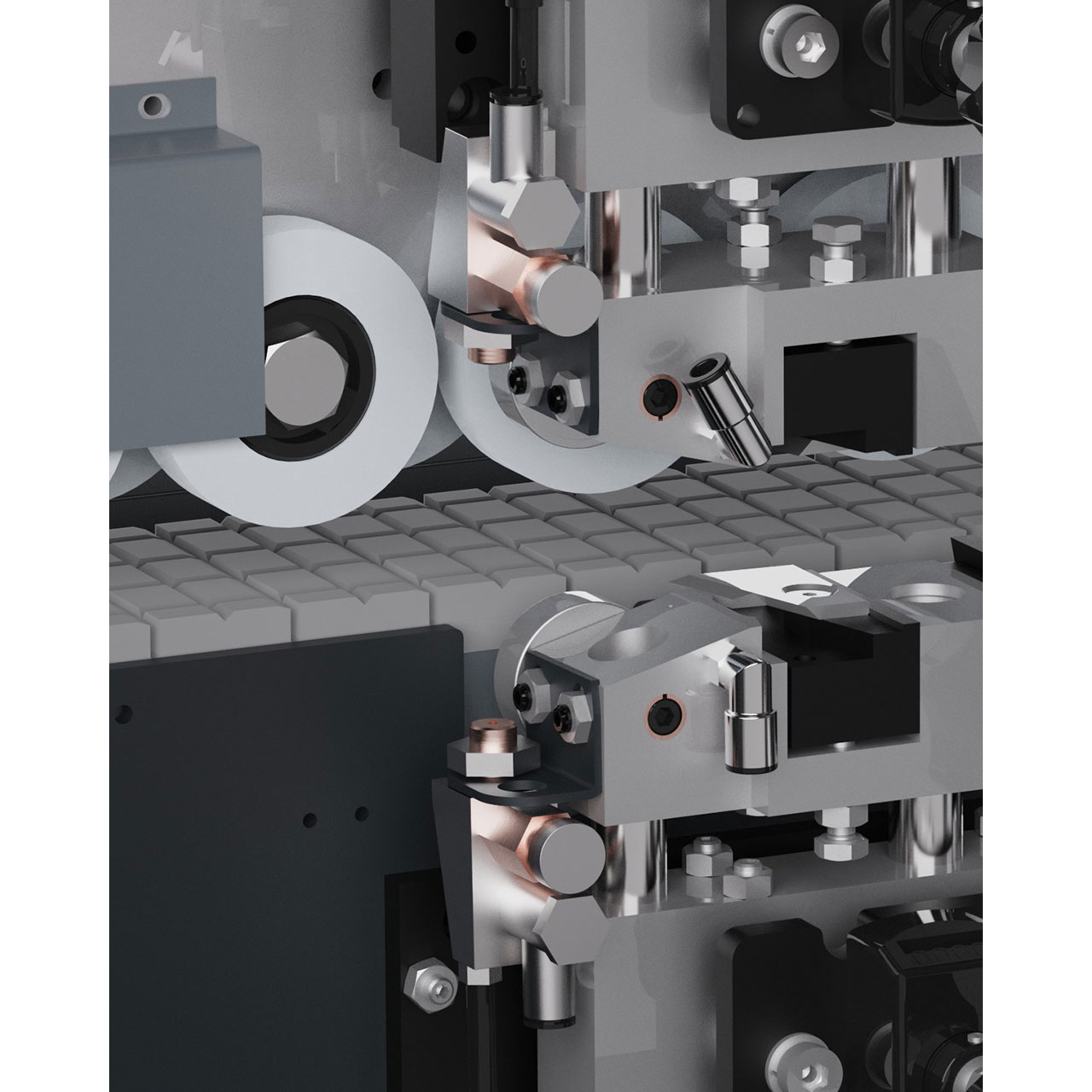

Radiusziehklinge (inkl. pneumatischem Aushub)

Hobelschläge oder Frässpuren werden durch den gleichmäßigen Zug der Radiusziehklinge geglättet. Die Einstellung erfolgt über die Maschinenvorderseite. Kantenober- und  Unterseite sind unabhängig voneinander  anwählbar. Durch die optionale Multi-Radienziehklinge R2 / R1 rüsten Sie ihre  Maschine für ein einzigartiges Fertigungsergebnis bei klassischen ABS-Kanten und modernen Dünnkanten. Die Verstellung  erfolgt werkzeuglos über die Display-Steuerung einfach von der Maschinenvorderseite.

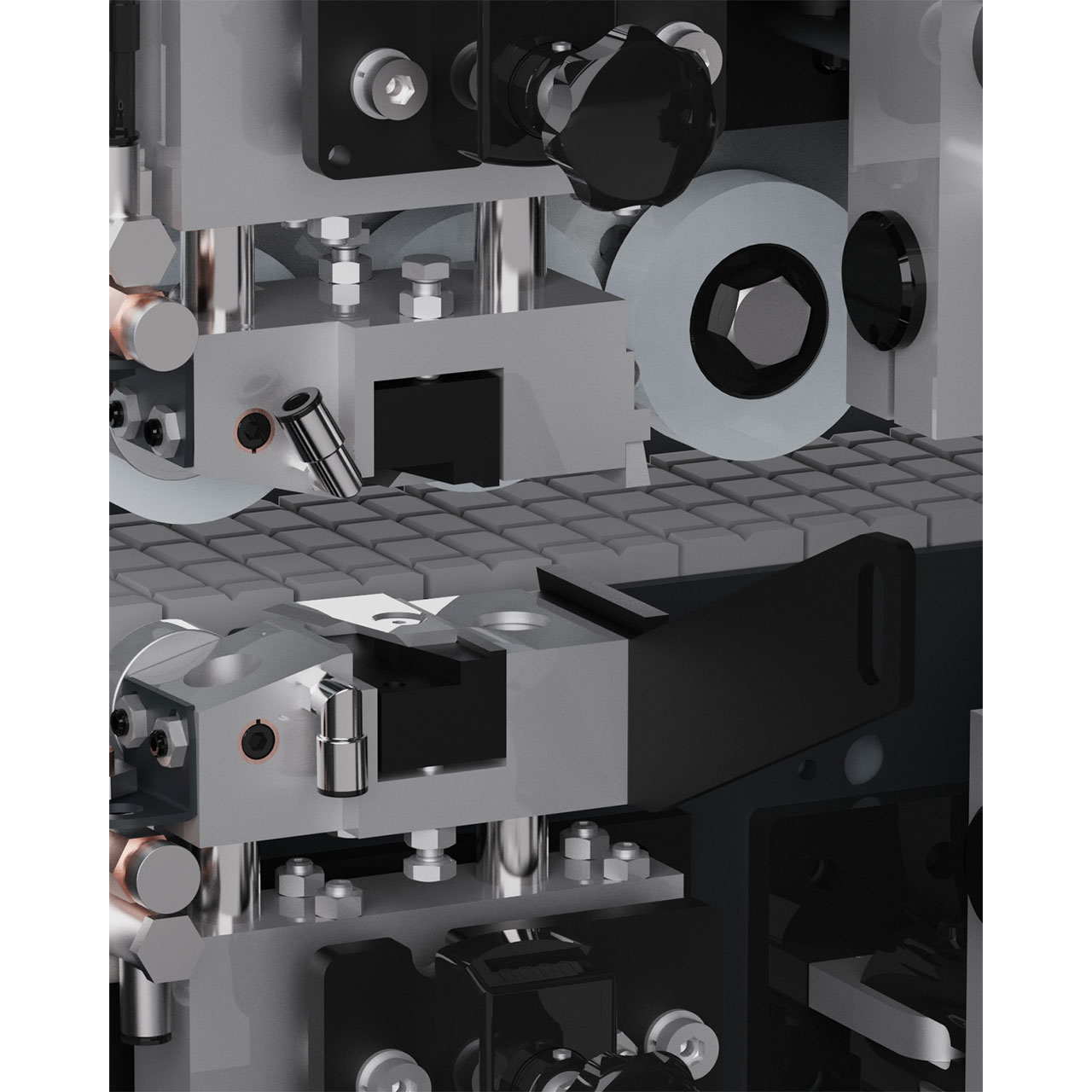

Flächenziehklinge

Dynamisch gelagerte Flächenziehklinge für höchstmögliche Fertigungsqualität sogar bei schwierigsten Materialien. Durch die breite Auflagefläche wird das Kantenmaterial präzise und vor allen Dingen schonend abgetastet und ermöglicht eine gleichbleibende Qualität und entfernt Klebereste und Kantenüberstände.

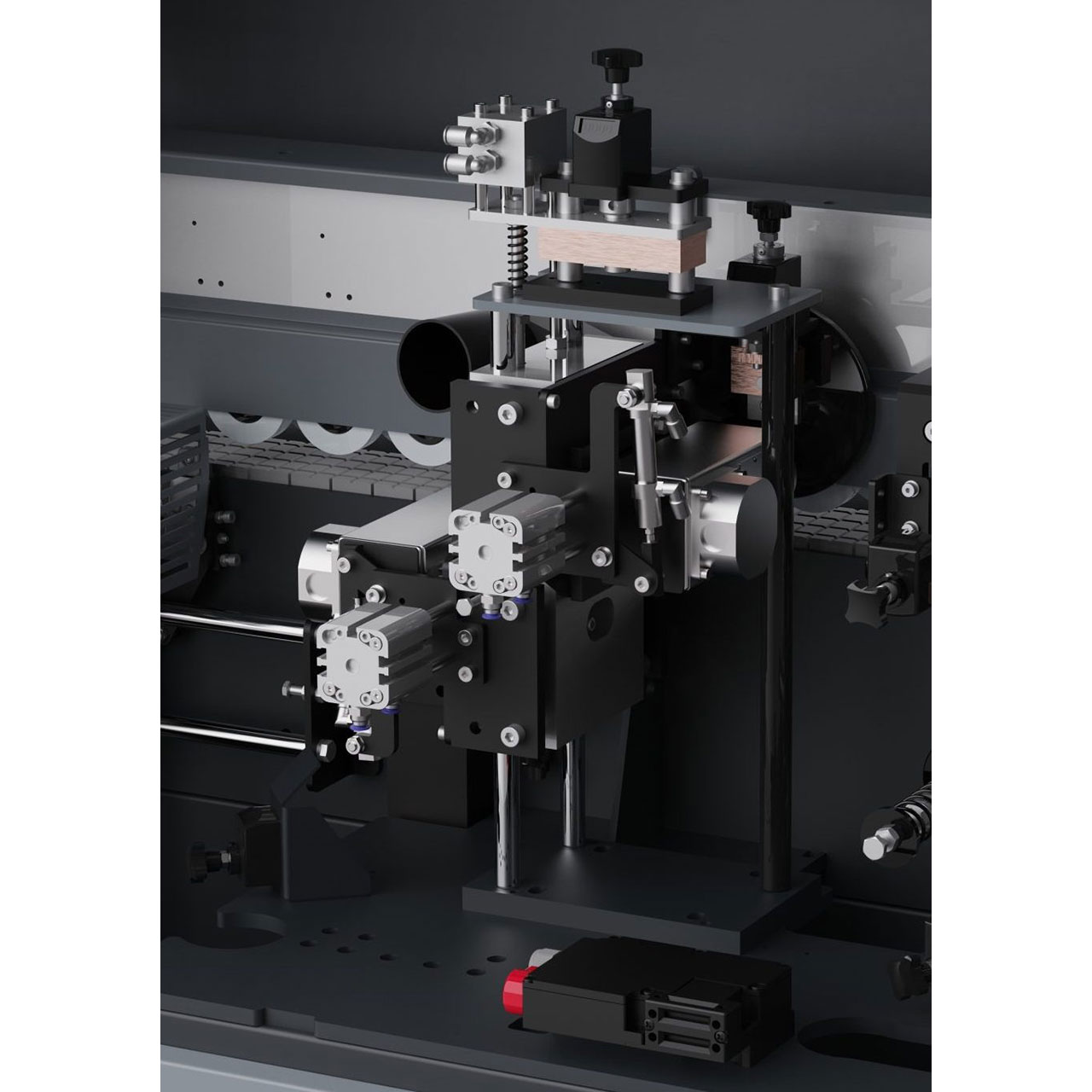

Eckenabrundfräse

Mit der Eckenabrundfräse sind Sie für die  stirnseitige Vorkopf-Bearbeitung von  Werkstücken für alle Herausforderungen bestmöglich vorbereitet. Dank intelligenter Programmierung über die Displaysteuerung besteht die Möglichkeit von einzelnen Seiten-  und Verarbeitungseinstellungen. Ob  Kantenvor- und/ oder Hinterseite, Radien- oder Fase-Einstellung und die Auswahl zwischen der vollständigen Bearbeitungsseite oder nur der vertikalen Kantenseite sind hier keine Grenzen gesetzt. Mittels optional austauschbarem Wechselmotor in Kombination mit unserer Schnellwechselvorrüstung bieten wir Ihnen eine schnelle Lösung im Umgang mit verschiedensten Kantenstärken.

Sprüheinrichtung Kante

Mit einer zusätzlichen Feindüse wird das Gleitmittel seitlich auf die Kantenband-Oberfläche gesprüht, um Beschädigungen oder das Abziehen aufgebrachter Folien empfindlicher Kanten durch Tastrollen und Tastschuhen zu verhindern.

Vollkommen im Fokus:

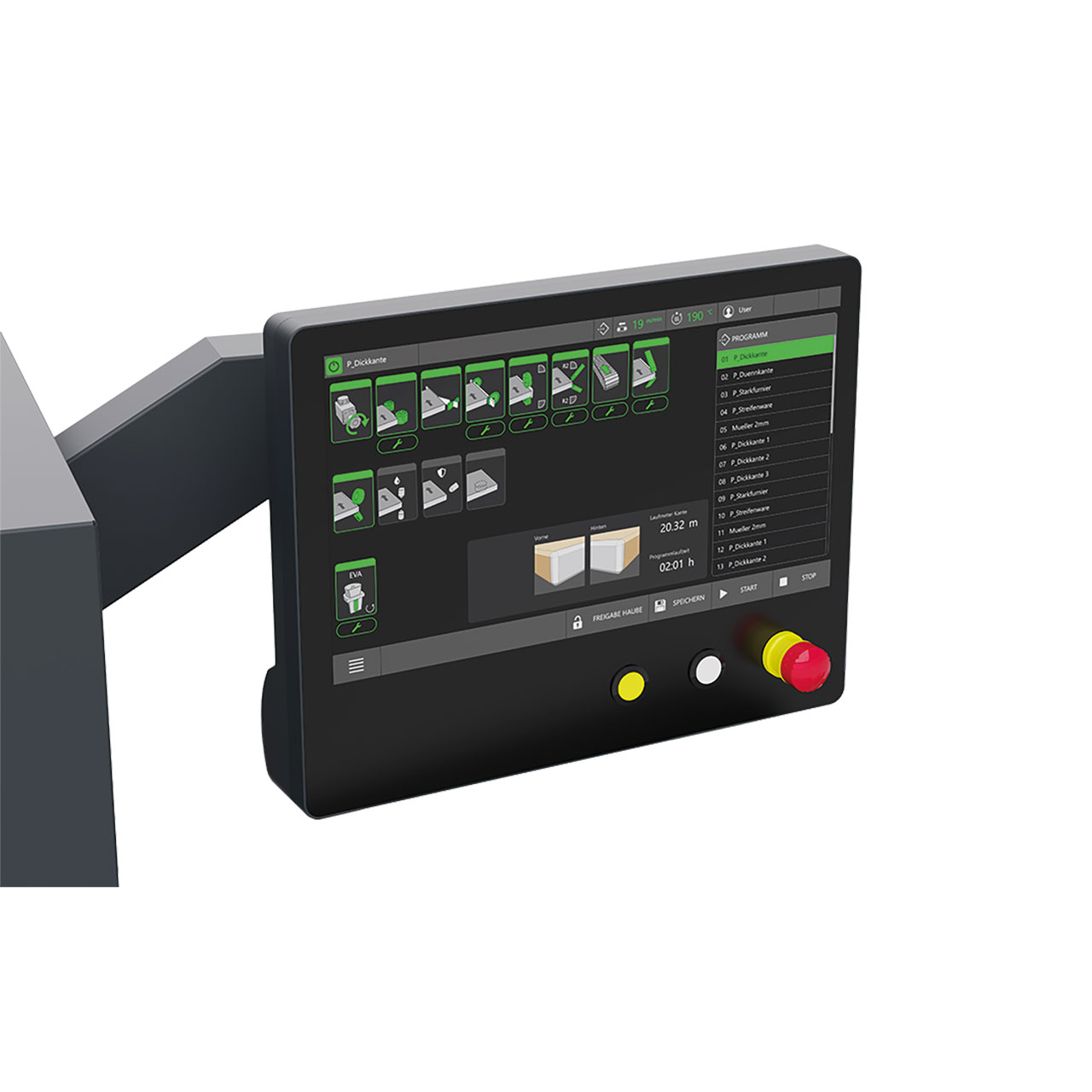

LED-Touchscreen:

Mit dem 15-Zoll-Touchscreen rüsten Sie Ihre Maschine direkt von vorn – schnell, einfach und übersichtlich. Alle wichtigen Daten und Einstellungen sehen Sie sofort auf einen Blick. Bis zu 40 Programme speichern Ihre Konfiguration – wiederholgenau abrufbar und schnell anpassbar. Die integrierte 3D-Funktion zeigt Ihr Werkstück realistisch von Vorder- und Rückseite. So erkennen Sie schon vor dem Schnitt, wie das Ergebnis aussieht. Sie behalten jederzeit den Überblick: Werkstückmenge, Laufmeter und Laufzeit werden klar angezeigt und lassen sich direkt Ihren Aufträgen zuordnen. Klare Textmeldungen informieren laufend über den Maschinenstatus – für mehr Transparenz und Sicherheit. Das macht die Bedienung einfacher und Wartung spürbar leichter.

Übersichtliche Darstellung für einfache Handhabung – aktive Zustände und Freigaben werden direkt visualisiert.

Intuitiv, präzise, praxisnah – die übersichtliche Menüführung erleichtert die Einstellung individueller Bearbeitungsfunktionen, wie hier das Abrunden von Ecken.

ECO-Mode:

Dieser Energiesparmodus ist ein automatischer Standby-Modus, der alle Aggregate außer Betrieb setzt. Wird ein Werkstück über einen längeren Zeitraum (15 Minuten) nicht in die Maschine eingegeben, so schaltet sich die Maschine inklusive Heizung des Leimbeckensystems automatisch ab. Die Maschine verbraucht beinahe keine Energie mehr.

LED-Fortschrittsanzeige

Ein segmentierter LED-Ring zeigt an, ob ein neues Werkstück eingelegt werden kann – direkt an der Maschine und ohne Blick ins Display. Grün bedeutet: Vorschub aktiv, Maschine bereit, Freigabe der Einlaufverriegelung. Wird ein Werkstück zugeführt und erkannt, erlischt der Ring und füllt sich während der Bearbeitung des Werkstücks. Gelb signalisiert eine Warnung, Rot steht für Not-Aus. Ist der Vorschub ausgeschaltet, bleibt der Ring weiss.
