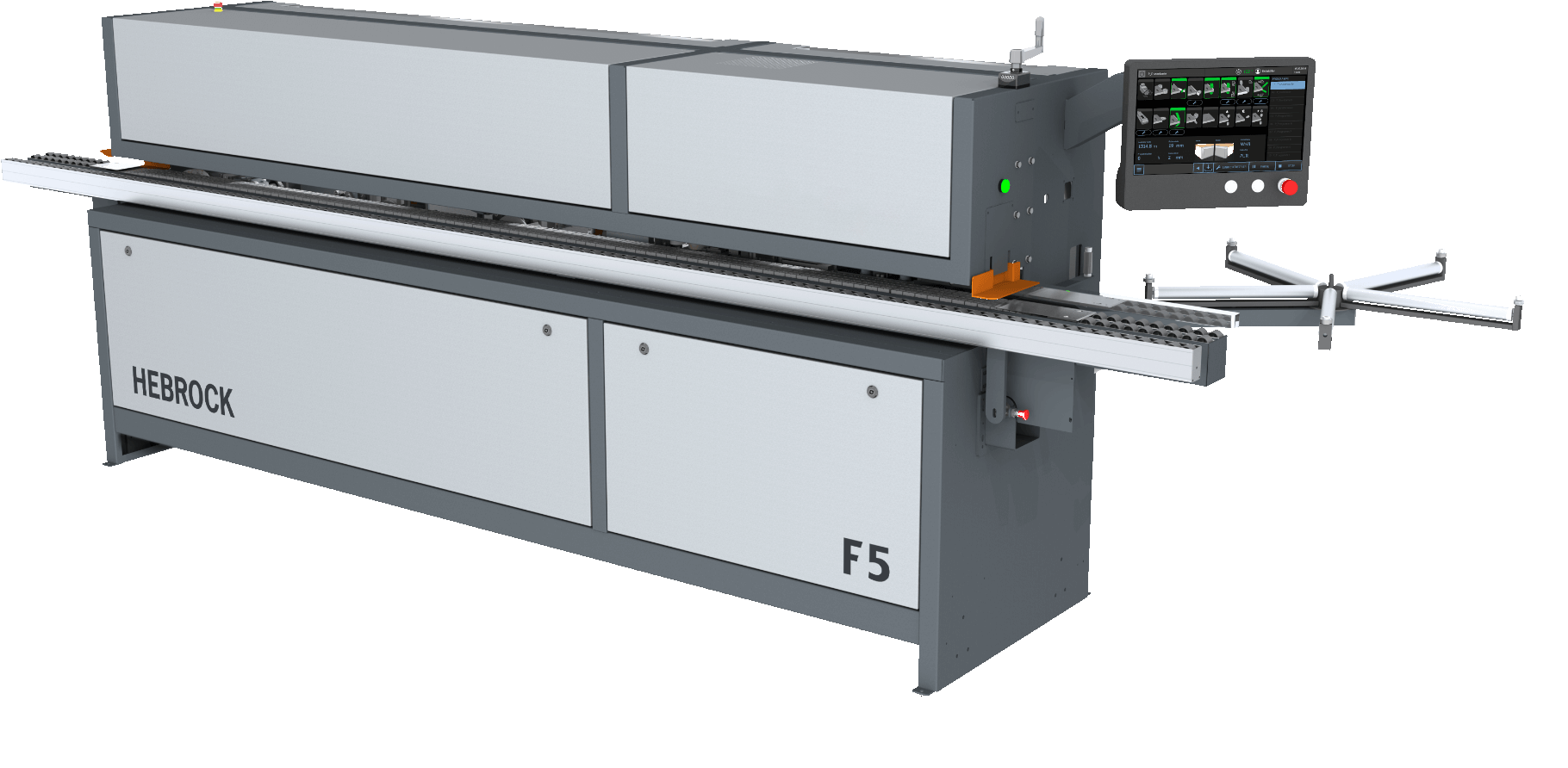

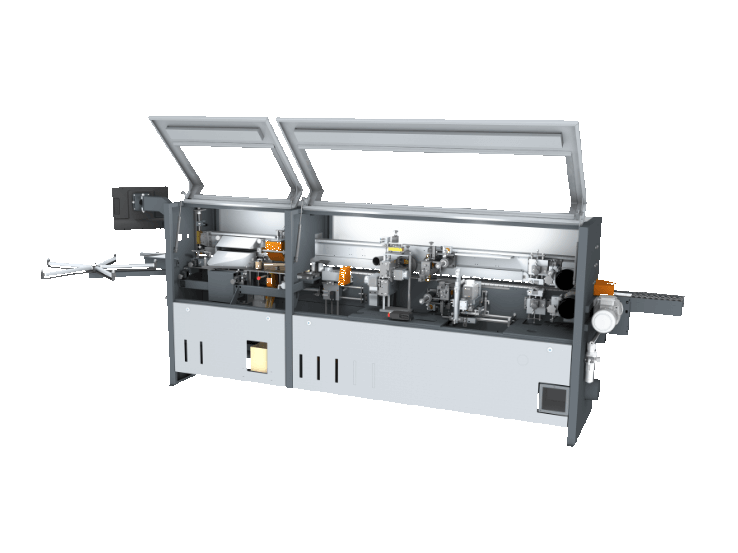

Hebrock Kantenanleimmaschine F5 next

Ausstellungsmaschine B&G // Baujahr 2026 // Serien-Nr. F5300

Kantenbearbeitung auf höchstem Niveau

Die ALTENDORF F 5 fertigt Kanten, die auch den höchsten Kundenansprüchen gerecht werden und sie sogar noch übertreffen. Feinstes Handwerk verlangt nach Perfektion, die Ihnen unser All-in-one-Modell zuverlässig liefert. Tag für Tag. Die F 5 ist mit allen Komponenten ausgestattet, die Sie für beste Handwerk-Ergebnisse benötigen, wie z.B. Fügefräse, Kappsäge, Fräsaggregat, Radiusziehklinge, Eckenabrundfräse, Flächenziehklinge und Putzstation. Sie wollen das ultimative Finish? Dieses Hochleistungs-Modell macht vieles auf Knopfdruck möglich.

Die wichtigsten Merkmale:

Technische Features:

• Vorschubgeschwindigkeit 10 m/min.
• Höhere Haube
• Mehr Bedienkomfort
• Integrierte Kleberwechselvorrichtung
• Kompakte Ständerbauweise

Vorteile:

• Aufheizzeit 3,5 Min. des Wechselleimbeckens
• Kleber- / Farbwechsel
• Flächenziehklinge mit Dualtastung
• Benutzerintuitive Steuerung
• Integrierte Putzstation zum Aufpolieren des Kantenmaterials

Software/Steuerung:

• 15“ LED-Touchscreen
• Übersichtlicher Bildschirm mit integrierter 3D-Funktion
• Rotier- und kippbare Bediensteuerung
• USB-Schnittstelle
• Meter- und Laufstundenzähler
• Staubsicher

Grundausstattung:

• Manuelle Verstellung der Kanten- und Fügestärke, sowie der Werkstückhöhe
• SPS-Steuerung (inkl. 15“ Touchscreen)
• Schmelzkleberangabe an das Werkstück für Kantenmaterial bis 3 mm
• Auflageteller für Kantenmaterial
• Optische Anzeige für Werkstückfolge mittels LED am Einlauf der Maschine
• Fügefräse (inkl. DIA-Werkzeug) bis 2 mm, Fügefrästiefe in Wechselmesserausführung (Whispercut)
• Obenliegendes Wechselleimbecken mit Teflonbeschichtung und Kleberauslauffunktion
• Kappsäge zur präzisen Bearbeitung der Werkstück Vorder- und Hinterkante
• HF-Frässtation mit pneumatischer Fräsverstellung und Kombimesser-System (Radius/Fase/Bündig)
• Eckenabrundfräse in Kombiausführung (Radius/Fase)
• Radiusziehklinge mit Wendemesser
• Flächenziehklinge inkl. Dualtastung, für bündiges Abziehen des Kantenüberstandes
• Putzstation zum Polieren der Kantenoberfläche
• Transportkette mit fest verschraubten Spezialkettenplatten
• Kugelgelagerter Doppeloberdruck
• Ausziehbarer Ausleger (zur Vorderseite)
• Sichtfenster an Maschinenhinterseite
• Vorschub 10 m/min

Weitere Features:

Putzstation

Die zwei Polierscheiben befreien die Kantenober- und -unterseite von überschüssigem Sprühmittel, Kleberesten und sorgen für das Aufhellen bei Kantenweißbruch. 2 Motoren mit 0,18 kW, individuell einstellbar für ein gleichbleibendes Reinigungsergebnis bei verschiedensten Verarbeitungstechnologien.

Radiusziehklinge (inkl. pneumatischem Aushub)

Hobelschläge oder Frässpuren werden durch den gleichmäßigen Zug der Radiusziehklinge geglättet. Die Einstellung erfolgt über die Maschinenvorderseite. Kantenober- und  Unterseite sind unabhängig voneinander  anwählbar. Durch die optionale Multi-Radienziehklinge R2 / R1 rüsten Sie ihre  Maschine für ein einzigartiges Fertigungsergebnis bei klassischen ABS-Kanten und modernen Dünnkanten. Die Verstellung  erfolgt werkzeuglos über die Display-Steuerung einfach von der Maschinenvorderseite.

Flächenziehklinge

Dynamisch gelagerte Flächenziehklinge für höchstmögliche Fertigungsqualität sogar bei schwierigsten Materialien. Durch die breite Auflagefläche wird das Kantenmaterial präzise und vor allen Dingen schonend abgetastet und ermöglicht eine gleichbleibende Qualität und entfernt Klebereste und Kantenüberstände.

Eckenabrundfräse

Mit der Eckenabrundfräse sind Sie für die  stirnseitige Vorkopf-Bearbeitung von  Werkstücken für alle Herausforderungen bestmöglich vorbereitet. Dank intelligenter Programmierung über die Displaysteuerung besteht die Möglichkeit von einzelnen Seiten-  und Verarbeitungseinstellungen. Ob  Kantenvor- und/ oder Hinterseite, Radien- oder Fase-Einstellung und die Auswahl zwischen der vollständigen Bearbeitungsseite oder nur der vertikalen Kantenseite sind hier keine Grenzen gesetzt. Mittels optional austauschbarem Wechselmotor in Kombination mit unserer Schnellwechselvorrüstung bieten wir Ihnen eine schnelle Lösung im Umgang mit verschiedensten Kantenstärken.

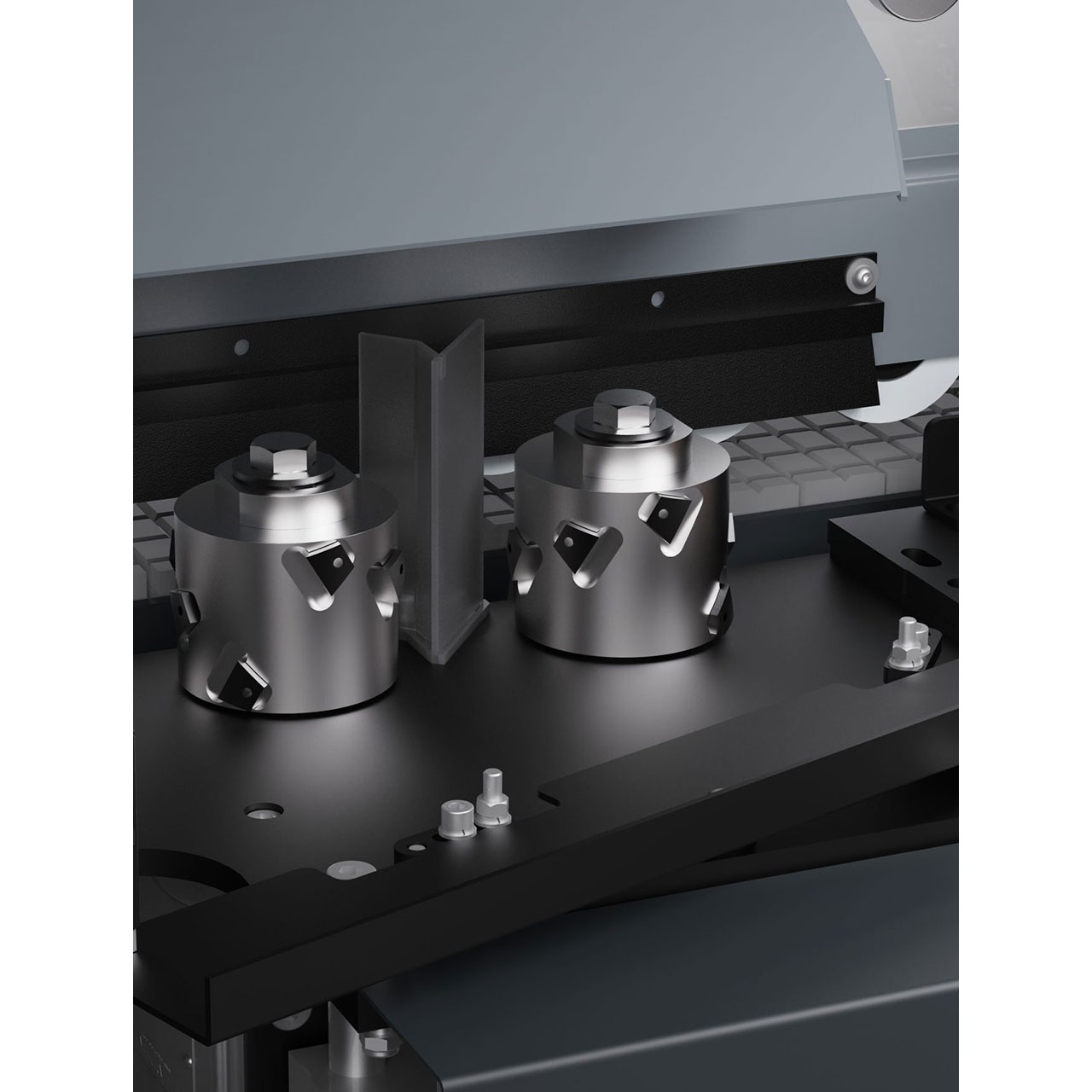

Fügefräse (Whispercut):
Das Whispercut-Fügesystem mit austauschbaren Diamantschneiden sorgt für maximale Standzeiten (manuelle Höhenverstellung) und ausrissfreie Fräsergebnisse, durch einen ziehenden Schnitt zur Plattenmitte hin. Zwei einsatzgesteuerte Fügeköpfe garantieren auch bei anspruchsvollen Materialien und Oberflächen ausrissfreie Fräsergebnisse. Durch einfaches Austauschen der Diamantschneiden werden Schärfkosten und Stillstände deutlich reduziert und das Nachstellen der Maschinengrundeinstellung entfällt entgegen klassischen Werkzeugen. Die Aluminiumleichtbauweise ist schonend für die Motoren und erhöht die Laufruhe. Die Frästiefe ist manuell stufenlis bis 2,0mm einstellbar, so dass Sie im Zsuchnitt schon auf Endmaß arbeiten können.

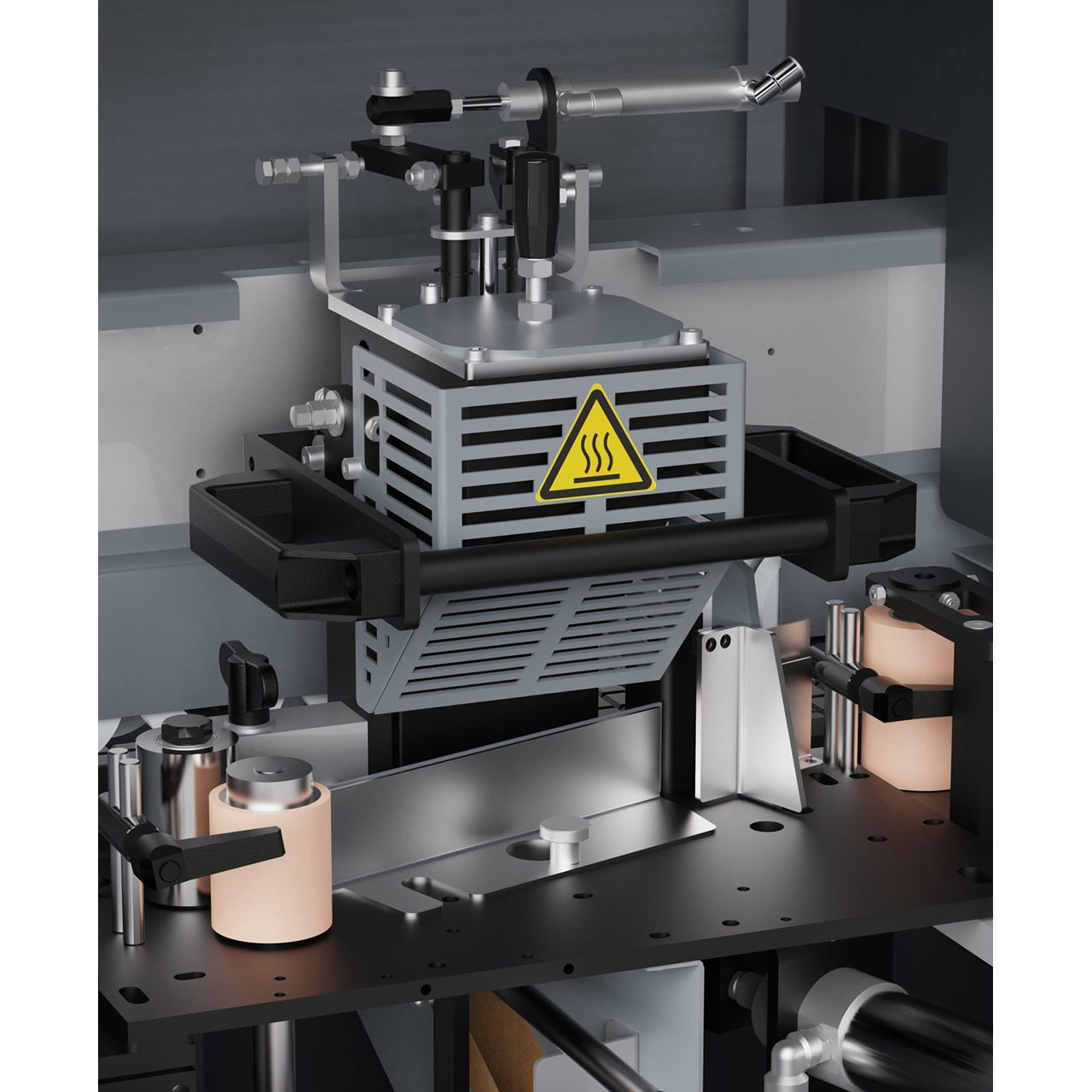

Wechselleimbecken:

• Betriebsbereit in nur 3,5 Minuten
• Serienmäßiges Wechselleimbecken mit Auslauffunktion für einen schnellen Farb- oder Technologiewechsel (EVA/PUR)
• Werkzeugloser Leimbeckenwechsel
• Vereinfachtes Reinigen des Leimbeckens innerhalb weniger Minuten dank Teflon-Beschichtung zur mühelosen Grundreinigung

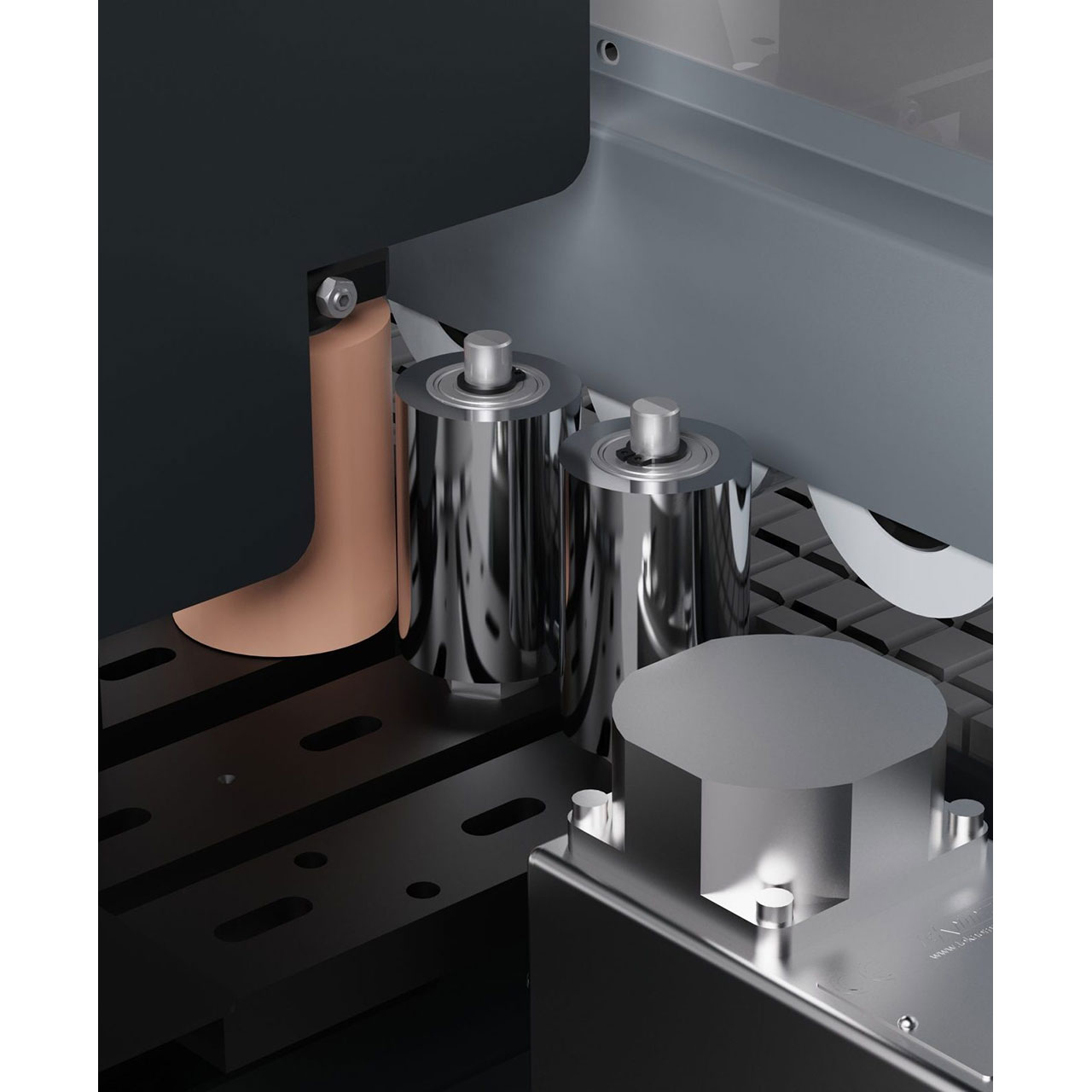

Andruckzone:

Diese 2 Andruckrollen üben durch Ihre federnde Lagerung einen optimalen Andruck auf die angeleimte Kante aus. Dank Ihrer Beschichtung sind sie leicht von Kleberesten oder Schmutz zu reinigen

Kappsägestation:

Die stabile Bauweise der einmotorigen Kappsäge mit Linearführungen ermöglicht das präzise Sägen der Werkstück Vorder- und Hinterseite. Die Einstellung erfolgt über die Display-Steuerung einfach von der Maschinenvorderseite aus.

Frässtation:

Dieses Kombi-Fräsaggregat bietet die Möglichkeit, zwischen den Bearbeitungsverfahren: Radius- / 10° Fase- und Bündigfräsen (Kombiausführung) zu wählen. Die Einstellung erfolgt standardmäßig bequem über den Bildschirm der Maschinenvorderseite. Optional mit einer 3-PunktVerstellung sind Sie noch flexibler im Verarbeiten verschiedenster Anforderungen. Das Umstellen erfolgt sofort und reduziert die Rüstzeiten auf ein Minimum.

Vollkommen im Fokus:

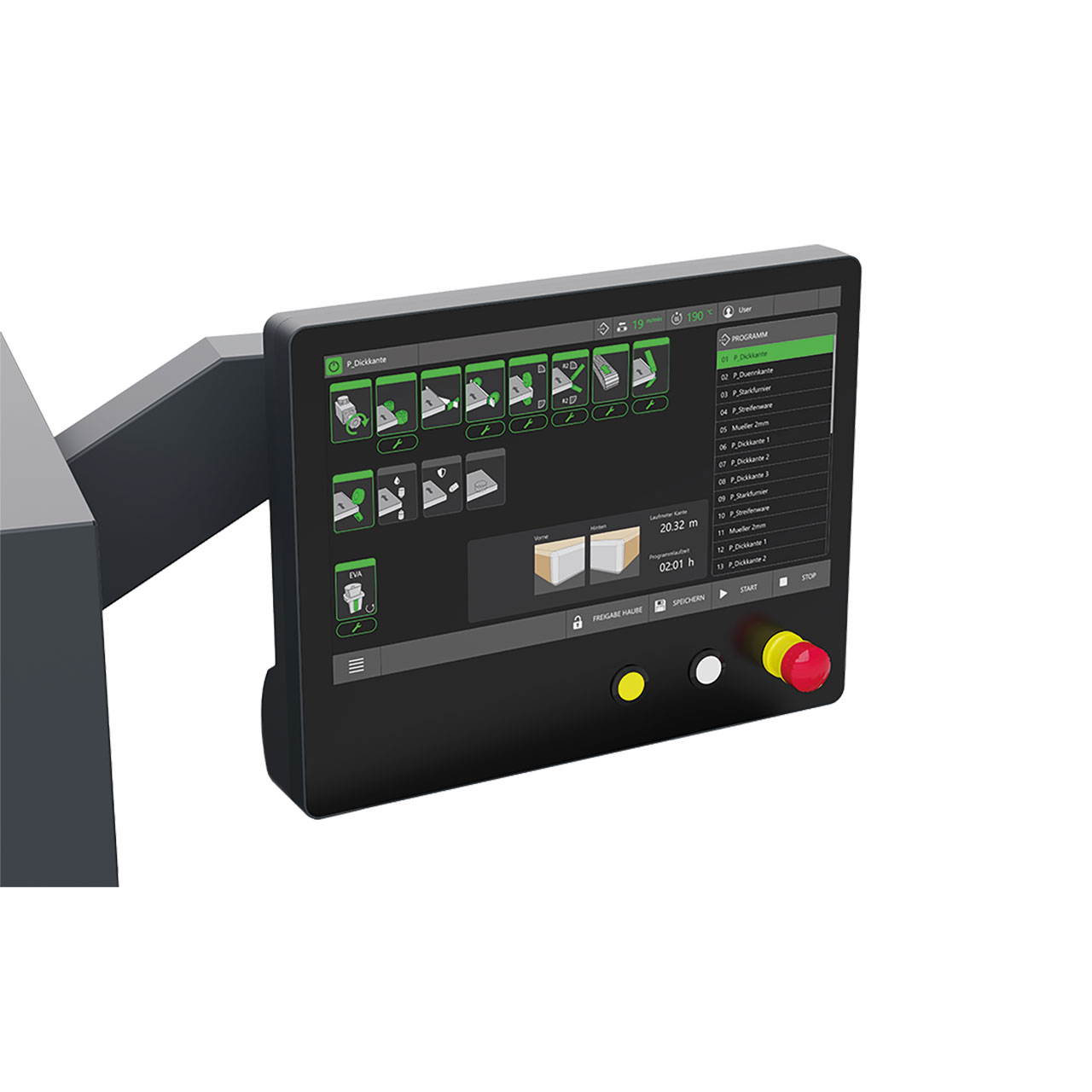

LED-Touchscreen:

Mit dem 15-Zoll-Touchscreen rüsten Sie Ihre Maschine direkt von vorn – schnell, einfach und übersichtlich. Alle wichtigen Daten und Einstellungen sehen Sie sofort auf einen Blick. Bis zu 40 Programme speichern Ihre Konfiguration – wiederholgenau abrufbar und schnell anpassbar. Die integrierte 3D-Funktion zeigt Ihr Werkstück realistisch von Vorder- und Rückseite. So erkennen Sie schon vor dem Schnitt, wie das Ergebnis aussieht. Sie behalten jederzeit den Überblick: Werkstückmenge, Laufmeter und Laufzeit werden klar angezeigt und lassen sich direkt Ihren Aufträgen zuordnen. Klare Textmeldungen informieren laufend über den Maschinenstatus – für mehr Transparenz und Sicherheit. Das macht die Bedienung einfacher und Wartung spürbar leichter.

Übersichtliche Darstellung für einfache Handhabung – aktive Zustände und Freigaben werden direkt visualisiert.

Intuitiv, präzise, praxisnah – die übersichtliche Menüführung erleichtert die Einstellung individueller Bearbeitungsfunktionen, wie hier das Abrunden von Ecken.

ECO-Mode:

Dieser Energiesparmodus ist ein automatischer Standby-Modus, der alle Aggregate außer Betrieb setzt. Wird ein Werkstück über einen längeren Zeitraum (15 Minuten) nicht in die Maschine eingegeben, so schaltet sich die Maschine inklusive Heizung des Leimbeckensystems automatisch ab. Die Maschine verbraucht beinahe keine Energie mehr.

LED-Fortschrittsanzeige

Ein segmentierter LED-Ring zeigt an, ob ein neues Werkstück eingelegt werden kann – direkt an der Maschine und ohne Blick ins Display. Grün bedeutet: Vorschub aktiv, Maschine bereit, Freigabe der Einlaufverriegelung. Wird ein Werkstück zugeführt und erkannt, erlischt der Ring und füllt sich während der Bearbeitung des Werkstücks. Gelb signalisiert eine Warnung, Rot steht für Not-Aus. Ist der Vorschub ausgeschaltet, bleibt der Ring weiss.

Ausstattungsoptionen:

Pneumatische 3-Punkt-Verstellung

Durch die Erweiterung der Fräsverstellung mit der 3-Punkt-Verstellung, können über die Bildschirmsteuerung Radius- Fase- und Bündigfräsen (Kombimesser Ausführung) per Knopfdruck ausgewählt werden. Somit kann die Schutzhaube geschlossen bleiben und Rüstzeiten gespart werden.

Fahrwerk

Der verwindungssteife Maschinengrundkörper ermöglicht ein präzises Arbeiten über Jahre hinweg. Ob bei Serienarbeiten von Kleinteilen oder Halbformatplatten garantieren wir Ihnen so bei jeder Anwendung ein wiederholbares Finish. Ein durchdachtes Absaugsystem, das nur einen zentralen Anschlusspunkt zu Ihrem Absaugsystem benötigt, ermöglicht auch in kleinen Werkstätten ein schon fast mobiles Einsetzen Ihrer HEBROCK Kantenanleimmaschine. Sämtliche Zu- und Ableitungen befinden sich auf einer Maschinenseite, so dass die Maschine für platzraubende Arbeiten mit Hilfe unseres optionalen Fahrwerks frei bewegt werden kann.

Zusätzlicher Wechselmotor Eckenabrundfräse

Mit diesem Wechselmotor ist Ihre Maschine für ABS und Dünnkanten bestens vorbereitet. Der Werkzeugwechsel erfolgt mühelos und Ihr Finish wird noch besser. Ganz ohne händisches Nacharbeiten (Voraussetzung ist die Schnellwechselvorrüstung). FX/08/5 Radiusziehklinge (inkl. pneumatischem Aushub): Hobelschläge oder Frässpuren werden durch den gleichmäßigen Zug der Radiusziehklinge geglättet. Die Einstellung erfolgt über die Maschinenvorderseite. Kantenober- und Unterseite sind unabhängig voneinander anwählbar. Durch die optionale Multi-Radienziehklinge R2 / R1 rüsten Sie ihre Maschine für ein einzigartiges Fertigungsergebnis bei klassischen ABS-Kanten und modernen Dünnkanten. Die Verstellung erfolgt werkzeuglos über die Display-Steuerung einfach von der Maschinenvorderseite.

Trennmittelsprüheinrichtung:

Durch das Aufbringen des Trennmittels auf Ober- und Unterseite des Werkstücks wird verhindert, dass sich austretende Klebstoffreste mit dem Werkstück verbinden. Vor der Bekantung wird durch das Sprühsystem das Trennmittel hauchdünn auf die Ober- und Unterseite der Werkstückerandbereiche gesprüht. Dadurch wird verhindert, dass sich austretender Klebstoff mit dem Werkstück verbindet. Gerade bei der regelmäßigen Verarbeitung von PUR Leim empfiehlt sich diese Option

Sprüheinrichtung Kante

Mit einer zusätzlichen Feindüse wird das Gleitmittel seitlich auf die Kantenband-Oberfläche gesprüht, um Beschädigungen oder das Abziehen aufgebrachter Folien empfindlicher Kanten durch Tastrollen und Tastschuhen zu verhindern.

Nesting für Frässtation und Radiusziehklinge

Ermöglicht das Bearbeiten von Topfband- und Nebenlochbohrungen beim Fräsaggregat und der Radiusziehklinge. Die Umstellung erfolgt einfach über die Displaysteuerung der Maschinenvorderseite. Die Abtastung des Werkstücks befindet sich auf der Plattenunterseite.

Texture Finish

Kombiniert ein Trennmittelsprühsystem mit Bürsten für saubere Fugenbereiche. Klebstoffreste und Flüssigkeiten werden schonend entfernt – für perfekt gereinigte Oberflächen von matt über strukturiert bis hochglänzend.
