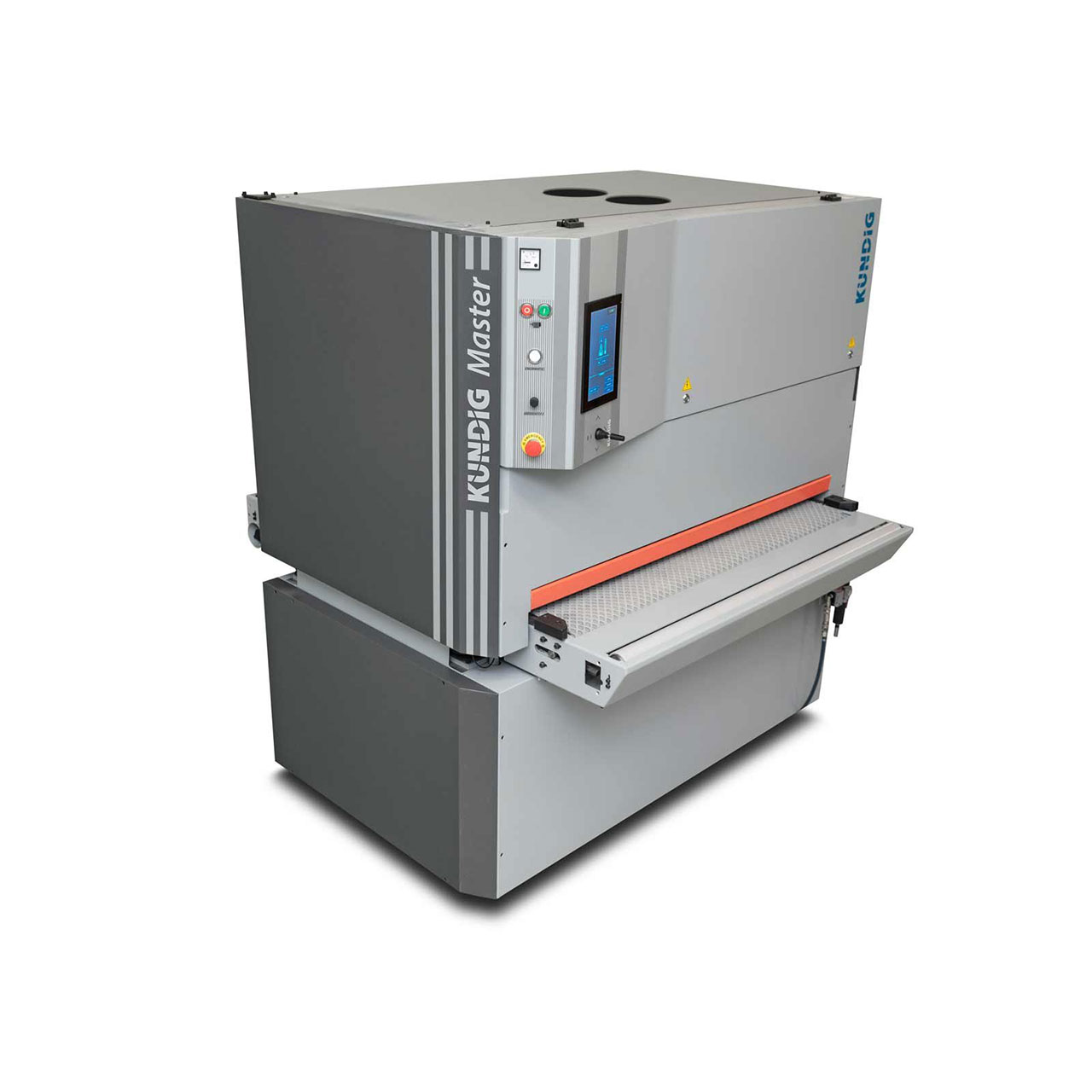

Robuste, platzsparende 2-Breitband-Schleifmaschine für den anspruchsvollen Vor- und Fertigschliff Konstante Arbeitshöhe dank Oberteil-Verstellung Arbeitsbreite 1350 mm Durchlasshöhe max. 200 mm Schleifbandmass 1350 x 2000 mm Einheit «R» Kontaktwalze gerillte Gummi-Kontaktwalze Härte 80 Sh Kontaktwalzen-Niveau stufenlos höhenverstellbar per Touch-Screen motorisches Heben/Senken der Kontaktwalze gemäss Aggregatswahl Einheit «E»* Schleifkissen *(Für «E» wird die zusätzliche E-Plus Ausführung benötigt) Aktivierung mittels fotoelektrischen Sensor Hauptmotor 1. und 2. Einheit: 18.5 kW (25 PS) / 400 V/50 Hz Werkstückvorschub gewebeverstärkter Gummi-Transportteppich gummierte Teppich-Antriebswalze Motor: 1.5 kW (2 PS) / 400 V/50 Hz Geschwindigkeit: stufenlos 3 - 15 m/min Druckelemente Einlauf: parallel federnde, geschliffene Stahldruckrolle Durchschnitt: 50 mm Zwischen Einheiten: gummierte Druckrolle Durchschnitt: 50 mm Auslauf: gummierte Druckrolle Durchschnitt: 50 mm Grundausstattung Motorische, feinregulierbare Höhenverstellung mit digitaler Anzeige Bandspannung, -steuerung und -oszillation pneumatisch, Pressluftverbrauch rd. 4 l/min. Optimale Sicherheit dank automatischem Sofortstopp mit Scheibenbremse bei Bandriss etc. Ganze Elektroanlage mit Schützensteuerung; automatischer Stern-Dreieck-Anlauf des Hauptmotors, Motorschutz und Ampèremeter zur Überwachung der Spanabnahme Dickeneinstellautomatik über die ganze Arbeitsbreite Werkstücküberdickensicherung mit Vorschub-Sofortstopp und Abhebeautomatik Elektronische Kompensation der Schleifbandkorngrösse Stufenlose Regulierung der Spanabnahme Elektronische Vorschubregelung am Bedientableau, stufenlos 3 - 15 m/min. SPS-Steuerung/Programmierung mit Touch-Screen (Color) und TEACH-IN-Abspeicherung (auf Knopfdruck gemäss Schleifresultat, d. h. kein Eintippen erforderlich) Pneumatische Teppichlauf-Steuerung Werkstückauflage mit Rolle am Ein- und Auslauf ENORMATIC: Vollautomatisierte Schnelleinstellung und Vorschubauslösung eco*-Energiesparmodus Fehlerdiagnose Auftrags- und Betriebsstundenzähler, Quadratmeterzählung und Visualisierung der Bandabnutzung Vorbereitung für Klappensteuerung der Absaugung pro Aggregat

Robuste, platzsparende 2-Breitband-Schleifmaschine für den anspruchsvollen Vor- und Fertigschliff Konstante Arbeitshöhe dank Oberteil-Verstellung Arbeitsbreite 1350 mm Durchlasshöhe max. 200 mm Schleifbandmass 1350 x 2000 mm Einheit «R» Kontaktwalze gerillte Gummi-Kontaktwalze Härte 80 Sh Kontaktwalzen-Niveau stufenlos höhenverstellbar per Touch-Screen motorisches Heben/Senken der Kontaktwalze gemäss Aggregatswahl Einheit «Pe» Elektronisches Segment-Schleifkissen Hauptmotor 1. und 2. Einheit: 18.5 kW (25 PS) / 400 V/50 Hz Werkstückvorschub gewebeverstärkter Gummi-Transportteppich gummierte Teppich-Antriebswalze Motor: 1.5 kW (2 PS) / 400 V/50 Hz Geschwindigkeit: stufenlos 3 - 15 m/min Druckelemente Einlauf: parallel federnde, geschliffene Stahldruckrolle Durchschnitt: 50 mm Zwischen Einheiten: gummierte Druckrolle Durchschnitt: 50 mm Auslauf: gummierte Druckrolle Durchschnitt: 50 mm Grundausstattung Motorische, feinregulierbare Höhenverstellung mit digitaler Anzeige Bandspannung, -steuerung und -oszillation pneumatisch, Pressluftverbrauch rd. 4 l/min. Optimale Sicherheit dank automatischem Sofortstopp mit Scheibenbremse bei Bandriss etc. Ganze Elektroanlage mit Schützensteuerung; automatischer Stern-Dreieck-Anlauf des Hauptmotors, Motorschutz und Ampèremeter zur Überwachung der Spanabnahme Dickeneinstellautomatik über die ganze Arbeitsbreite Werkstücküberdickensicherung mit Vorschub-Sofortstopp und Abhebeautomatik Elektronische Kompensation der Schleifbandkorngrösse Stufenlose Regulierung der Spanabnahme Elektronische Vorschubregelung am Bedientableau, stufenlos 3 - 15 m/min. SPS-Steuerung/Programmierung mit Touch-Screen (Color) und TEACH-IN-Abspeicherung (auf Knopfdruck gemäss Schleifresultat, d. h. kein Eintippen erforderlich) Pneumatische Teppichlauf-Steuerung Werkstückauflage mit Rolle am Ein- und Auslauf ENORMATIC: Vollautomatisierte Schnelleinstellung und Vorschubauslösung eco*-Energiesparmodus Fehlerdiagnose Auftrags- und Betriebsstundenzähler, Quadratmeterzählung und Visualisierung der Bandabnutzung Vorbereitung für Klappensteuerung der Absaugung pro Aggregat

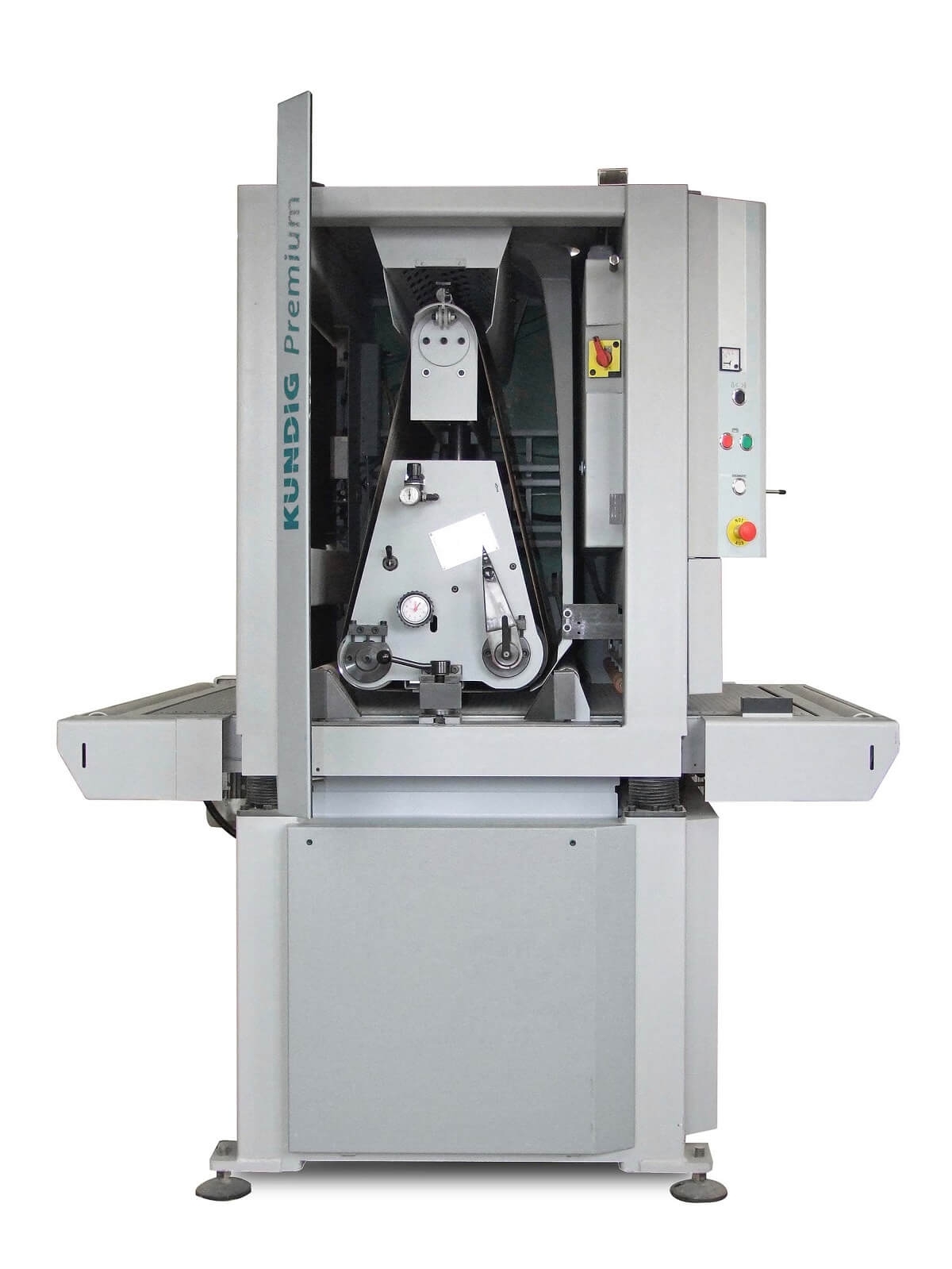

Breitband-Schleifautomat Premium-1 1100-K: - Robuste, platzsparende 1-Breitband-Schleifmaschine für den anspruchsvollen Vor- und Fertigschliff - Konstante Arbeitshöhe dank Oberteil-Verstellung - Arbeitsbreite 1100 mm - Obenschleifend mit Kombi-Aggregat: - gerillte Gummi-Kontaktwalze in bewährter Härte - Kontaktwalzen-Niveau stufenlos höhenverstellbar nach einer Schleifkorn-Skala - pneumatisches Heben/Senken der Kontaktwalze gemäß Aggregatswahl - Aufpumpbares Schleifkissen mit Präzisions-Druckregler und schnell auswechselbarem Gleitbelag - parallel federnde, geschliffene Stahldruckrolle am Einlauf - gummierte Druckrolle am Auslauf - Motor 11 kW (15 PS), 400 V./50 Hz; mit Sanftanlauf für eine geringe Stromaufnahme beim Start - Motorische, feinregulierbare Höhenverstellung mit digitaler Anzeige - Bandspannung, -steuerung und -oszillation pneumatisch, Pressluftverbrauch rd. 2 l/min. - Optimale Sicherheit dank automatischem Sofortstopp mit Scheibenbremse bei Bandriss, Bandablauf, Druckabfall oder beim Öffnen der Bandeingabetüre - Werkstückvorschub 0,75 kW (1,0 PS) mit gewebeverstärktem Gummi-Transportteppich - Ganze Elektroanlage mit Schützensteuerung; automatischer Stern-Dreieck-Anlauf des Hauptmotors, Motorschutz und Ampèremeter zur Überwachung der Spanabnahme - Durchlasshöhe 200 mm - Schleifbandmass 1120 x 2000 mm KOMFORT-Ausstattung: - Dickeneinstellautomatik über die ganze Arbeitsbreite - Werkstücküberdickensicherung mit Vorschub-Sofortstopp und Abhebeautomatik des Maschinenoberteils - Stufenlose Regulierung der Spanabnahme - Elektronische Vorschubregelung am Bedientableau,stufenlos 3 - 15 m/min. - SPS-Steuerung/Programmierung mit Touch-Screen (Color) und TEACH-IN-Abspeicherung (auf Knopfdruck gemäss Schleifresultat, d. h. kein Eintippen erforderlich) - Pneumatische Teppichlauf-Steuerung - Werkstückauflagetische am Ein- und Auslauf - ENORMATIC: Vollautomatisierte Schnelleinstellung und Vorschubauslösung (sehr nützlich z.B. bei großen Werkstücken) - eco*-Energiesparmodus - Fehlerdiagnose - Auftrags- und Betriebsstundenzähler

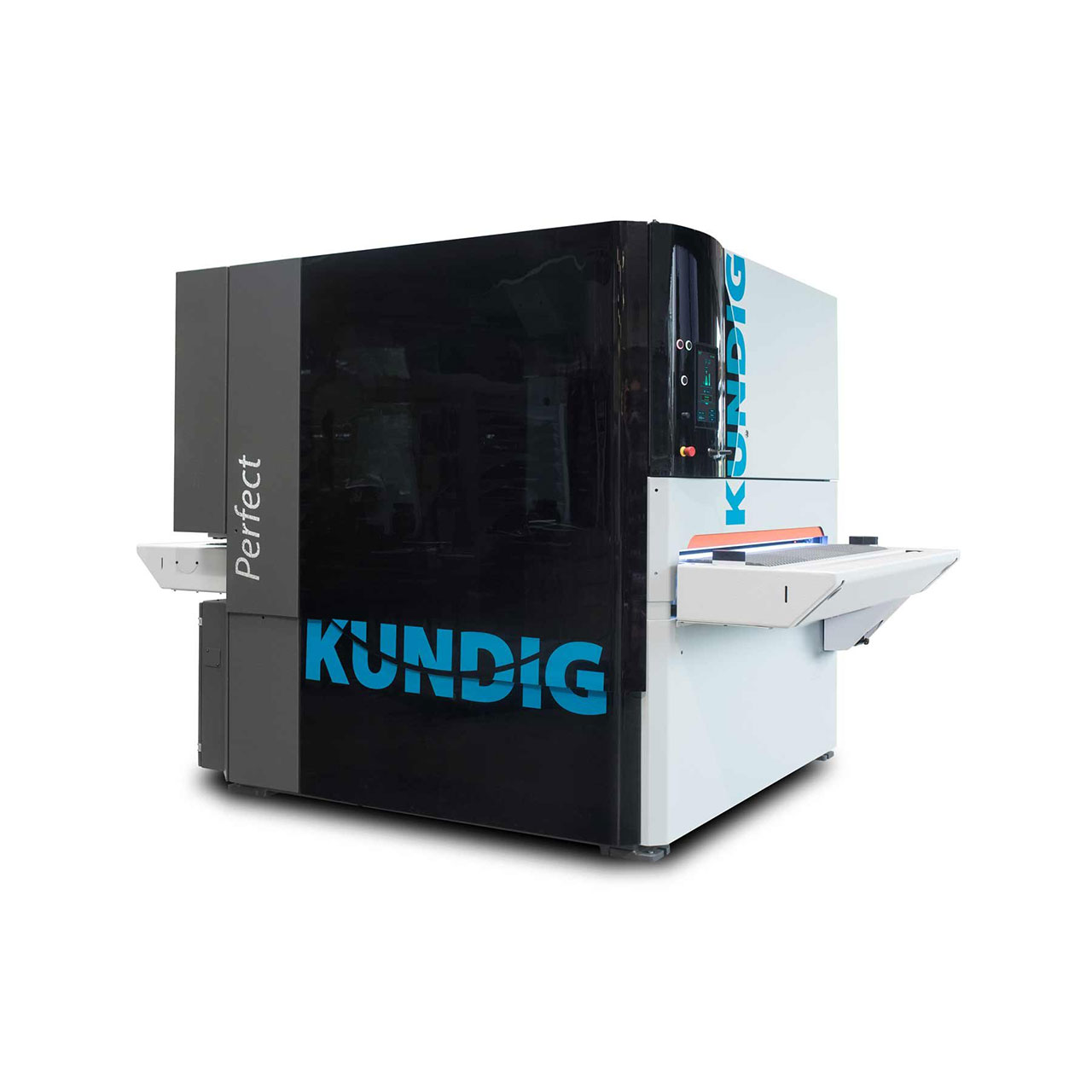

Mit den Breitbandschleifmaschinen der Modellreihe Perfect ist Kündig dem steten Wandel im gehobenen Innenausbau zwei Schritte voraus. Hinter dem modernen Design verbirgt sich eine Vielzahl schleiftechnischer Innovationen, welche im Zusammenspiel auch höchste Anforderungen an die Oberflächengüte übertreffen. Mit der von Grund auf neu entwickelten Bedieneinheit wird Schleifen noch einfacher und intuitiver. Alle unsere Modelle eignen sich zur Integration in jedes relevante Leitsystem und sind damit vollumfänglich Industrie 4.0 fähig. Selbstverständlich ist auch die Perfect komplett modular und kann mit einer großen Auswahl an Aggregaten und Optionen ausgestattet werden. Eigenschaften High-Speed Technologie für extrem schnelle Vorschubgeschwindigkeiten Sehr große Auswahl an Optionen und Individualisierungsmöglichkeiten Die am weitesten entwickelte Steuerungseinheit für Schleifmaschinen Möglichkeit der Reinigung ohne Druckluft Automatische Druckregelung für Segmentschleifkissen Elektronische Korneinstellung und Spanabnahmeverteilung auf Kontaktwalzen Muster/Vintage Schleifen (mit Querband) und viele weitere Einfache Bedienung Seit Jahrzehnten arbeiten wir daran, Schleifmaschinen so benutzerfreundlich wie möglich zu bauen. Damit man sie unabhängig von Erfahrung und Kenntnissen einfacher bedienen kann: Manuelle Bedienung: KÜNDIG Schleifmaschinen können mit nur drei durchdachten und bewährten Bedienelementen manuell gesteuert werden. Komfortbedienung: KÜNDIG Schleifmaschinen lassen sich mit der Enormatic-Taste schnell, zuverlässig und äußerst bequem steuern. Der Schleifprozess startet automatisch. Bedienung über Touchscreen: Alle Einstellungen, wie die Auswahl der Aggregate, die Vorschub- und die Schleifbandgeschwindigkeit oder die Programmauswahl, lassen sich auch über den Touchscreen vornehmen und für künftige Arbeiten abspeichern. Funktionen der Steuerung 10 - 19“ Bildschirme verfügbar Bedieneinheit schwenkbar von 0° bis 90° 1-Click Quick Start Logisch, übersichtlich, zeitsparend Fernzugriff per Netzwerk oder Cloud Produktionsdaten-Erfassung z.B: m²-Messung, Werkstückzählung und Auftragszeiten USB Anschluss für Datensicherung USB Anschluss für Geräte (siehe unten) Fehlerdiagnose für den Anwender zur selbstständigen Entstörung Integrierte PDF Dokumentation (Elektroplan, Anleitung, Schleiftipps) Schnittstellen Anbindung aller Perfect-Maschinen an alle relevanten Leitsysteme, insb. den Industry 4.0 Standard OPC UA Eine Reihe von USB Eingabegeräten: Maus, Tastatur, Kamera, Barcode- und RFID-Lesegeräte, etc. USB-Speicherstick für Backup und techn. Dokumentation Anschluss von Sensoren (Luftfeuchtigkeit, Temperatur, etc.) WLAN bzw. Netzwerk-Zugriff auf die Steuerung und Betriebsdaten Erfüllung von Spezialanforderungen dank Modularität der Steuerung Fernzugriff Mit verschiedenen Geräten (Smartphone, Tablet, PC, etc.) Remote-Steuerung Fehlersuche Support Data logging in der Cloud Software Updates & Backups Hohe Sicherheit durch VPN Aggregate Kalibriewalze R Kalibrierwalze G groß Schleifschuh E segmentiert Kombiaggregat C Querband X Hobelwellfe F Bürstaggregat Bs Schleifschuhe Elektronischer Segmentschleifschuh: Beim elektronischen Schleifschuh wird die Position der einzelnen Segmente vom Computer berechnet und gesteuert. Das ermöglicht eine separate feinfühlige Bearbeitung heikler Bereiche, wie Vorder-, Hinter- und Seitenkanten in unterschiedlicher Intensität und eine insgesamt bessere Planheit. Tastrollen und Abtastbreiten: Tastrollen und Schleifschuhsegmente sind mit 22 mm Abtastbreite verfügbar. Je nach Material und Schleifvorgang stehen unterschiedliche Schleifschuhhärten zur Verfügung. Zwei verschieden harte Schuhe zählen zum serienmäßigen Lieferumfang. Segmentschuh-Steuerung Ein segmentierter Schleifschuh ist integraler Bestandteil jeder Lackschleifmaschine. Bei KÜNDIG sind nicht nur die Elemente zur Abtastung am Maschineneingang 22mm schmal. Auch die Schleifsegmente verfügen über die selbe, präzise 22mm Teilung. Dieses komplexe Präzisionsinstrument will einfach und übersichtlich bedient werden. Im Segmentsteuerungs-Bildschirm wird auf der obersten Stufe der Gesamt-Schleifdruck angepasst. Auf der mittleren Stufe kann der Druck an den Werkstückrändern präzise reguliert und wahlweise sogar ganze Segmente hinzugefügt oder abgezogen werden. Auch asymmetrische Einstellungen, das bedeutet unterschiedliche Werte am linken und rechten Werkstückrand sind möglich. Weiter unten kann das Ein- und Aussetzen des Schleifschuhs vor- oder zurückverlegt werden. Damit wird der Schliff an den vorderen und hinteren Werkstückrändern perfektioniert. Im Hintergrund regelt eine eigens entwickelte Steuerungseinheit, welche die Benutzereingaben in Millisekunden umsetzt und wenn nötig auch bei extrem schnellen Vorschubgeschwindigkeiten (z.B. in industriellen Fertigungslinien) mit höchster Präzision arbeitet. Diese Technologie findet sich sowohl in den segmentierten Längs- (bzw. Diagonal-) Aggregaten, als auch in den Querband-Schleifaggregaten.

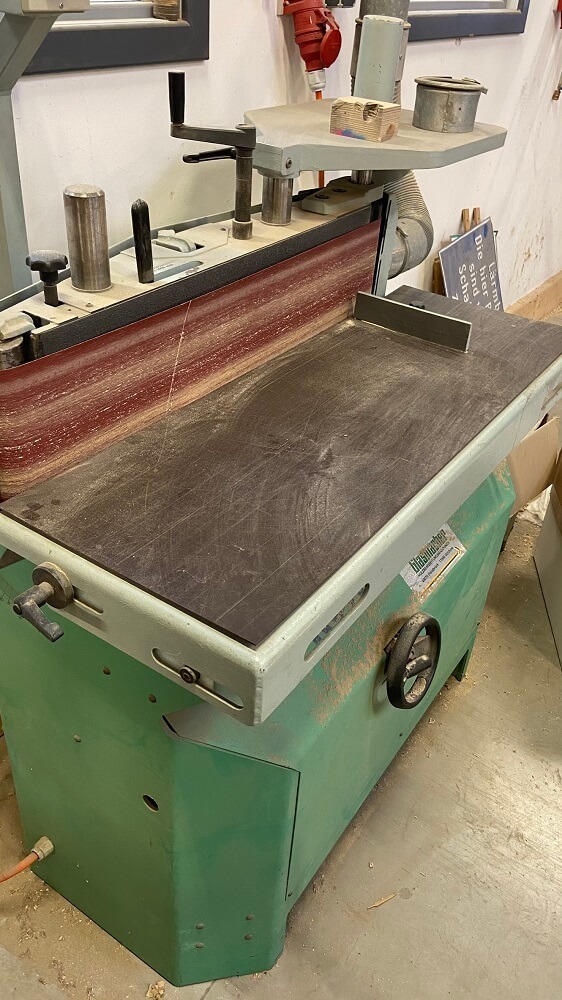

Gebrauchtmaschine M.Nr. 880-B-4099 Baujahr: 1999 Motordaten: 380 V - 50 Hz - 4,6 A - 2,2 Kw Bedienpult Oben: An/Aus - Not-Aus Auflagefläche 1100 x 400 mm Tisch schwenkbar per Handrad 90° - 45° mit Hülsenschleifaggregat Absaugstutzen 100 mm Schleifbandmaße: 150/200 x 2000 mm Gewicht ca.: 200 kg Außenmaße L/T/H ca.: 1200/900/1500 mm

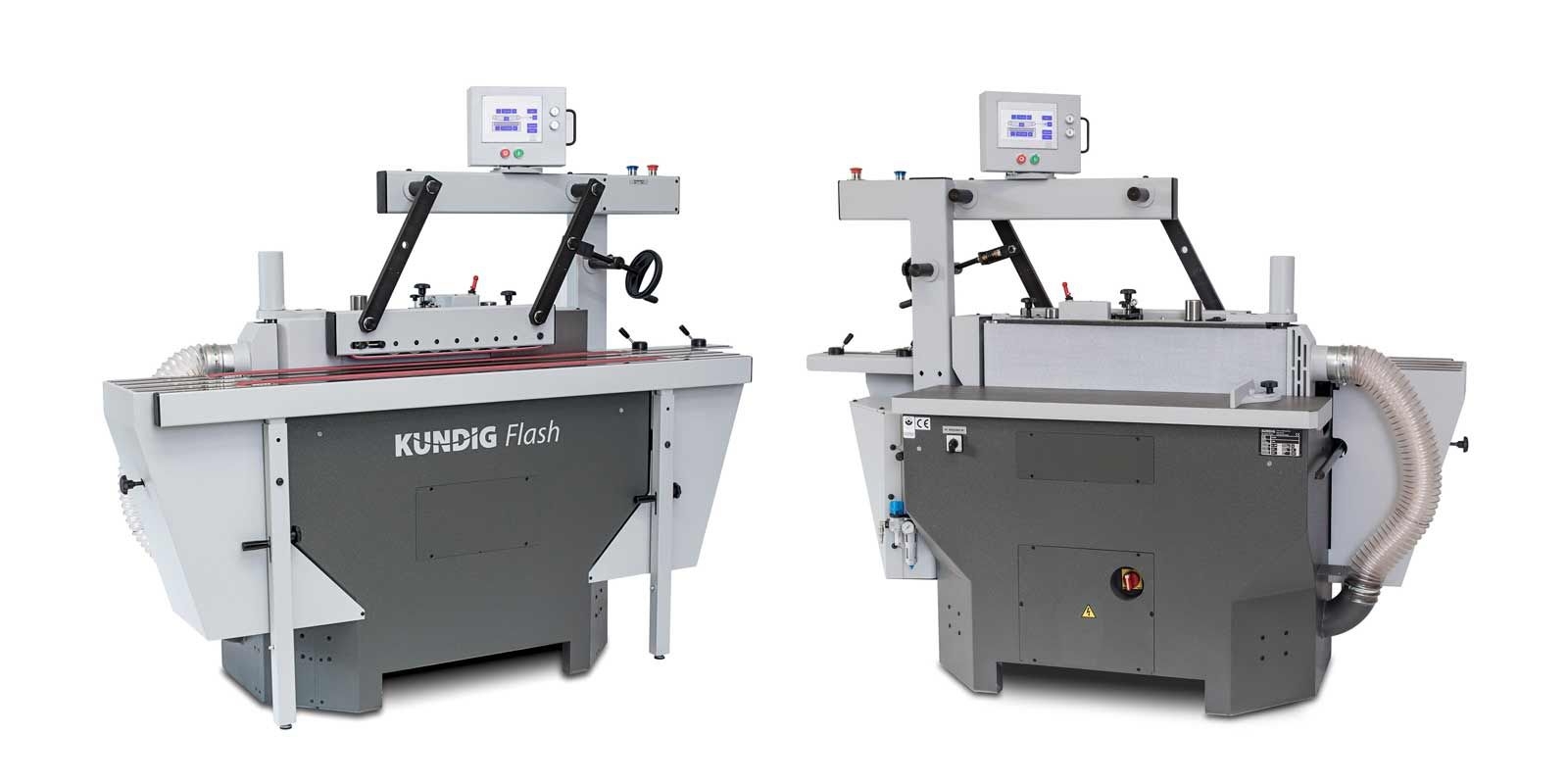

Kantenschleifmaschine mit integriertem Transportband-Vorschubsystem für Massivteile, Furnierkanten und Rundungen, mit Oszillation der ganzen Schleifeinheit Bearbeitung massiver, furnierter, lackierter und gefüllerter Kanten manuell oder mit automatischer Beschickung auf der Vorschubschleifseite entlang des Einlaufanschlages auf das einsatzgesteuerte, parallel gefederte und druckregulierte Schleifkissen Schleifkissen mitoszillierend für gleichmäßige Nutzung des Graphitbelages Bandzugentlastung über 2 Umlenkrollen stufenlose Schleifbandgeschwindigkeit über Frequenzumformer, 3-15 m/s Bandabblasung zur Schleifbandreinigung Steuerung der Maschine am drehbaren Display mit Touchscreen Abspeicherung von Schleifprogrammen mit Hinterlegung von Vorschubgeschwindigkeit Schleifbandgeschwindigkeit Schleifschuh Einsatz Oszillationshub Vorschubsystem: im Maschinenständer integriert 2 angetriebene Transportbänder 50 mm breit, unten, im Abstand von 250 mm mitlaufendes Transportband, oben Motor 0,55 kW (0,75 PS), Geschwindigkeit stufenlos regelbar 3 - 15 m/min. Manuelle Bearbeitung gerader und runder Massivholzteile auf der Massivschleifseite gegen die durchgehende, mit Gleitbelag versehene Schleifbandrückwand, Tisch 1180 x 325 mm inkl. Gehrungsanschlag mit Skala auf der Stirnseite mit einem schnell aufbaubaren Halbrundtisch (OPTION, mit Bohrungen für die Staubabsaugung) gegen die gummierte Bandantriebswalze Ø 90 mm, Auflageradius 300 mm auf der Antriebswalze mit einem wahlweise schnell aufbaubaren Hilfstisch aus Guss (OPTION, mit Bohrungen für die Staubabsaugung) 400 x 500 mm auf oszillierendem Dorn für Verwendung von Schleifwalzen Ø 25, 30, 40 und 45 x 100 mm für Aussen- und Innenrundungen, mit Schutzabdeckung für Dorn Bauart: Bewusst robuster Maschinenständer mit schweren Gusstischen, Schleifeinheit motorisch bis 120 mm höhenverstellbar sowie 45° neigbar ohne jegliche Tischverstellungen (patentierte Konstruktion), Bandantriebsmotor 3 kW (4 PS), 400 V./50 Hz, mit Motorschutz-schalter, Extramotor für die Bandoszillation, Oszillationshub programmierbar von 10 - 90 mm im Ständer integrierter Elektrokasten, konstante Bandspannung mit Bandlängenausgleich, Bandlauf regulierbar, Berührungsschutzblech, die Entstaubung über zwei Absaughauben, flexible Rohre und eine gemeinsame, innere Rohrleitung zum Anschluss-Stutzen mit Ø 150 mm, Aussparung im Maschinenständer für ein einfaches Bewegen der Maschine mit Hand- oder Gabelstapler, Bandbreite 150 - 200 mm, Bandlänge 2000 mm, Arbeitshöhe 830 mm (Massivschleiftisch) resp. 900 mm (Furnierschleiftisch), Nettogewicht 500 kg, Standfläche 1150 x 800 mm

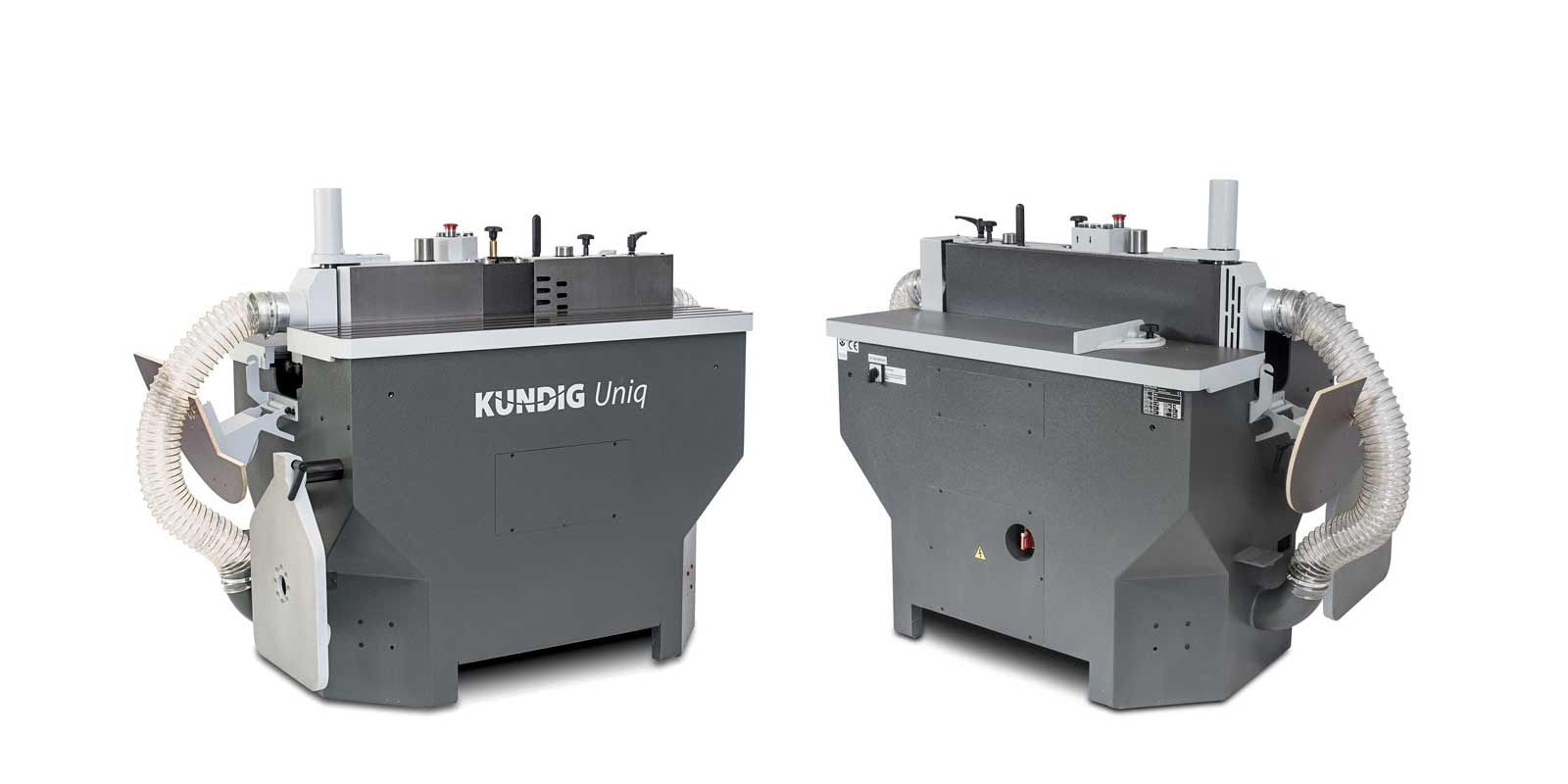

Mehrseitig bedienbare Kantenschleifmaschine mit bewährter Aggregats-Oszillation und 3-4 Arbeitsmöglichkeiten für Massivteile, Furnierkanten und Rundungen. Schleifband- bzw. Arbeitsbreiten 150 - 200 mm - auf der Massivschleifseite gegen die durchgehende, mit Gleitbelag versehene Schleifband- rückwand, Tisch 1180 x 325 mm inkl. Gehrungsanschlag mit Skala - auf der Furnierschleifseite den 2 Anschlagplatten entlang (der Einlaufanschlag mit integrierten Absaugschlitzen und gemäss Spanabnahme nach Skala feinregulierbar) auf das elastische Schleifkissen (mitoszillierend für gleichmässige Nutzung des Graphitbelages, inkl. Kornausgleichsverstellung und Bandzugsentlastung über 2 Umlenkrollen), Tisch 1180 x 325 mm - auf der Stirnseite mit einem wahlweise schnell aufbaubaren Halbrundtisch (mit Bohrungen für die Staubabsaugung) gegen die gummierte Bandantriebswalze Ø 90 mm, Auflageradius 300 mm - auf der Antriebswalze mit einem wahlweise schnell aufbaubaren Hilfstisch aus Guss (mit Bohrungen für die Staubabsaugung) 400 x 500 mm auf oszillierendem Dorn für Verwendung von Schleifwalzen Ø 25, 30, 40 und 45 x 100 mm für Aussen- und Innenrundungen, mit Schutzabdeckung für Dorn Bauart: Bewusst robuster Maschinenständer mit schweren Gusstischen, Schleifeinheit motorisch bis 120 mm höhenverstellbar sowie 45° neigbar ohne jegliche Tischverstellungen (patentierte Konstruktion), Bandantriebsmotor 3 kW (4 PS), 400 V./50 Hz, mit Motorschutz-schalter, Extramotor für die Bandoszillation, Oszillationshub programmierbar von 10 - 90 mm im Ständer integrierter Elektrokasten, konstante Bandspannung mit Bandlängenausgleich, Bandlauf regulierbar, Berührungsschutzblech, die Entstaubung über zwei Absaughauben, flexible Rohre und eine gemeinsame, innere Rohrleitung zum Anschluss-Stutzen mit Ø 150 mm, Vorbereitung für den Aufbau einer Konsole für einen Vorschubapparat, Aussparung im Maschinenständer für ein einfaches Bewegen der Maschine mit Hand- oder Gabelstapler, Bandbreite 150 - 200 mm, Band- länge 2000 mm, Arbeitshöhe 830 mm (Massivschleiftisch) resp. 900 mm (Furnierschleiftisch), Nettogewicht 460 kg, Standfläche 1150 x 800 mm

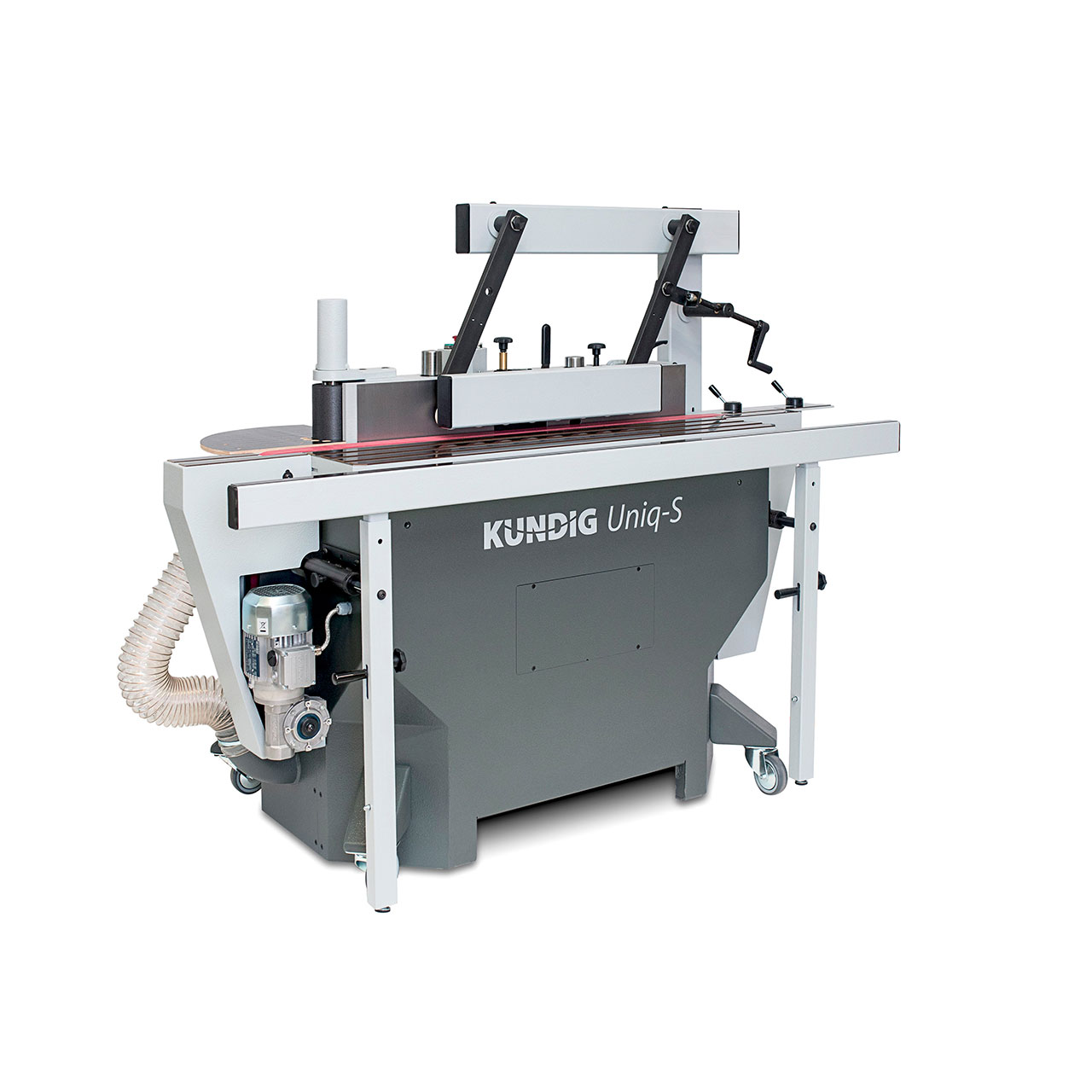

Kantenschleifmaschine mit integriertem, doppelten Transportband-Vorschubsystem für Massivteile, Furnierkanten und Rundungen, mit Oszillation der ganzen Schleifeinheit Bearbeitung massiver und furnierter Kanten manuell oder mit automatischer Beschickung - auf der Furnierschleifseite den 2 Anschlagplatten entlang (der Einlaufanschlag mit integrierten Absaugschlitzen und gemäss Spanabnahme nach Skala feinregulierbar) auf das elastische Schleifkissen (mitoszillierend für gleichmässige Nutzung des Graphitbelages, inkl. Kornausgleichsverstellung und Bandzugsentlastung über 2 Umlenkrollen), mit Einlaufanschlagverlängerung, Tisch 1180 x 325 mm Manuelle Bearbeitung gerader und runder Massivholzteile - auf der Massivschleifseite gegen die durchgehende, mit Gleitbelag versehene Schleifbandrückwand, Tisch 1180 x 325 mm inkl. Gehrungsanschlag mit Skala - auf der Stirnseite mit einem wahlweise schnell aufbaubaren Halbrundtisch (mit Bohrungen für die Staubabsaugung) gegen die gummierte Bandantriebswalze Ø 90 mm, Auflageradius 300 mm - auf der Antriebswalze mit einem wahlweise schnell aufbaubaren Hilfstisch aus Guss (mit Bohrungen für die Staubabsaugung) 400 x 500 mm auf oszillierendem Dorn für Verwendung von Schleifwalzen Ø 25, 30, 40 und 45 x 100 mm für Aussen- und Innenrundungen, mit Schutzabdeckung für Dorn Ø 25, 30, 40 und 45 x 100 mm für Aussen- und Innenrundungen, mit Schutzabdeckung für Dorn Bauart: Robuster Maschinenständer mit schweren Gusstischen, Schleifeinheit motorisch bis 120 mm höhenverstellbar und bis 45° neigbar ohne jegliche Tischverstellungen (patentierte Konstruktion), Bandantriebsmotor 3 kW (4 PS), 400 V./50 Hz, mit Motorschutzschalter, Extramotor für die Bandoszillation, Oszillationshub programmierbar von 10 - 90 mm im Ständer integrierter Elektrokasten, konstante Bandspannung mit Bandlängenausgleich, Bandlauf regulierbar, Berührungsschutzblech, die Entstaubung über zwei Absaughauben, flexible Rohre und eine gemeinsame, innere Rohrleitung zum Anschluss-Stutzen mit Ø 150 mm, Aussparung im Maschinenständer für ein einfaches Bewegen der Maschine mit Hand- oder Gabelstapler, Bandbreite 150 - 200 mm, Bandlänge 2000 mm, Arbeitshöhe 830 mm (Massivschleiftisch) resp. 900 mm (Furnierschleiftisch), Nettogewicht 580 kg, Standfläche 1150 x 800 mm Vorschubsystem: im Maschinenständer integriert, auf der Unterseite zwei 250mm voneinander entfernte, parallel angebrachte Transportbänder 50 mm breit, Druckrollen 20 mm breit oben, Motor 0,55 kW (0,75 PS), Geschwindigkeit stufenlos regelbar 3 - 15 m/min.
