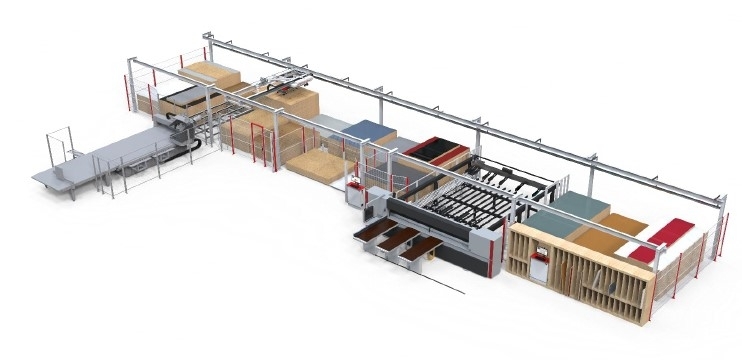

langlebig…kundenspezifisch…platzsparend…wartungsarm Das Plattenlager CSF vereint Funktionalität, Leistung und Design in einer Maschine. Highlights Sicherer und schonender Plattentransport Verringerung von Beschädigungen an Platten Optimale Flächen und Raumnutzung Kontrolle und Transparenz aller Materialien Erhöhter Automatisierungsgrad und somit Produktivitätssteigerung Mehr Flexibilität Funktionen Vollständige Lagersteuerung Lager und Materialverwaltung Beschickung der Zuschnittanlage Resterückführung Externe Lagerverwaltung / Blocklagerverwaltung Verbindung zu Branchenprogramme Verfahrgeschwindigkeiten X-Achse (m/min) 130 Y-Achse (m/min) 110 Z-Achse (m/min) 40 Werkstückgrößen Länge (mm): 2.500-4.200 Breite (mm): 600-2100 Dicke (mm): 3-60 Plattengewicht (kg): 200 Werkstückgrößen Reste (nur für Sägen relevant) Länge (mm) 2.000-4.200 Breite (mm) 600-2100 Material / Oberfläche: Spanplatte roh und beschichtet MDF roh und beschichtet HDF roh und beschichtet Kompaktplatte (HPL) OSB 3 und 4 geschliffen Sperrholz geschliffen (ohne Astlöcher und Risse) Mehr-Schicht-Platte (Brettsperrholz, Tischlerplatte, Furniersperrholz) Siebdruckplatte (glatte Seite oben) Gipskarton und Gipsfaserplatte Schichtstoffe und Laminate (nicht gerollt) ab 0,8 mm Platten müssen saugfähig und für den Vakuumtransport geeignet sein, dies ist ggf. durch Tests zu prüfen! Plattenkanten besäumt, Furnierüberstand möglich Dichte Spanplatte (kg/m³) 650 MDF roh (kg/m³) 750 Stapelhöhe Stapelhöhe (mm): 2.500 Abstand Stapel (mm): 150 Energieversorgung Stromversorgung 400V / 50Hz, 20A Druckluft 6bar, 900Nl/min Steuerung / Software: Das Plattenlager CSF und die dazugehörige Software Client 3.0 bietet umfangreiche Softwarefunktionen. Standardmäßig beinhaltet das Softwarepaket eine vollständige Lager- und Materialverwaltung. Das Plattenlager CSF Professional ist der Master der Produktion. Über die Jobverwaltung werden Aufträge gestartet und an die Zuschnittanlage zugeführt. Verwaltung und Rückführung von Großresten zurück ins Lager. Eine einfache und intuitive Bedienung ermöglicht effizientes Arbeiten an der Maschine oder im Büro. Funktionen im Detail: - Chaotische, sortenreine oder gruppierte Lagerung von Platten - Parametersatzverwaltung für unterschiedliche Materialien - Moderne, grafische Übersicht und Visulisierung der Anlage - Kontrollierte Ein- und Auslagerung von Platten - Beschickung von Zuschnittanlagen wie Sägen oder Nestinganlagen - Hardwarekommunikation mittels potentialfreien Kontakten mit der Zuschnittanlage - Datenkommunikation mit Optimierung bzw. Nestingsoftware - Restemanagment für Großreste (Resterückführung aus der Säge) - Möglichkeit zur Vorkommissionierung oder chaotischen Beschickung - Verwaltung von Produktionsreihenfolgen und Prioritäten - Externe Lagerverwaltung / Blocklagerverwaltung - Verbindung zu Branchenprogramme (Exporte und Importe im *.csv Format) - Direktzugriff auf MySQL Datenbank möglich - Materialverbrauchsstatistiken - Datensicherung der Datenbank als auch von Maschinendaten

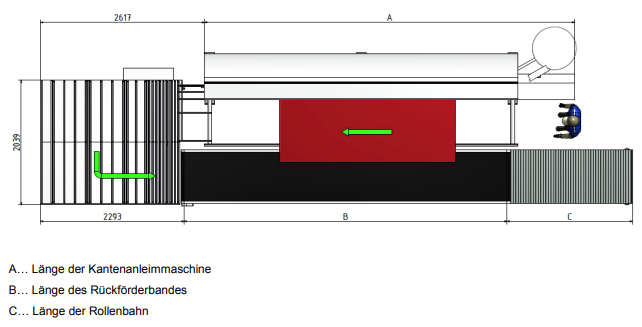

einfach…platzsparend…langlebig…wartungsarm Die kostengünstige Lösung für den Plattentransport rund um die Kantenanleimmaschine aller Hersteller. Es bietet die Möglichkeit Teile von der Kantenanleimmaschine zu übernehmen und zur Aufgabestelle zurückzufördern. Highlights 1-Mann Bedienung der Kantenanleimmaschine ergonomisches Arbeiten keine Schulung nötig - Plug and Play beschädigungsfreie Rückführung Funktionen einfache Werkstückrückführung Rollenbahn mit integriertem Querförderer mit Riemen Drehfunktion zum besseren Handling von kurzen und schmalen Teilen Display zur einfachen Bedienung manueller Modus zur Abnahme von Großteilen Teileabmessungen Längsdurchlauf Länge (mm) 300 - 2800 Breite (mm) 120 - 1300 Dicke (mm) 8 - 60 Gewicht (kg) max. 60 4-seitige Kantenanleimung Größe min. (mm) 300 x 120 Größe max. (mm) 1300 x 1300 Plattengrößen beziehen sich auf die Ausführung ohne Erweiterung Fördertechnik RTS Compact Größere Teile können bei 4-seitiger Bekantung manuell entnommen werden. Teilegeometrie rechtwinkelig und ohne Ausschnitte Energieversorgung Stromversorgung 230V / L1 / (L2/N) / PE / 50Hz / 60Hz, 16A Druckluft 6bar, 10Nl/min Systemeigenschaften Vorschub 7 - 20m/min (optional 30m/min) Zykluszeit max. 10 Takte/min Teileabstand ca. 1000mm, gegebenenfalls höher Produktbeschreibung Return RTS Compact Returnsystem Returnsystem für Kantenanleimmaschinen max. Teilegrößen: 2800 x 1300 mm max. Teilgröße bei 4-seitiger Bekantung: 1300 x 1300mm (optional 2400 x 1000mm) stufenloser Vorschub von 7 - 20 m/min (optional 30m/min) Übernahme der Vorschubgeschwindigkeit der Kantenanleimmaschine möglich (0 - 10V) Antriebe elektrisch mit Frequenzumrichter und Getriebemotor Hubfunktion pneumatisch Werkstückerkennung über Sensoren Steuereinheit mit 3,2" Display höhenverstellbar von 800 - 1000mm Maximalgewicht: 60 kg Lackierung RAL 7035 Förderband Förderband für den Rücktransport der Platten Geschwindigkeit vom Rückförderband: 7-30 m/min Förderbandbreite: 800mm Rollenbahn Leicht schräg einstellbare Rollenbahn mit Kunststoffrollen und Anschlag zum Anbau nach dem Förderband. Dient als Auslaufstation der rücktransportierten Platten. Rollenbahnbreite: 800mm Maßbeschreibung A… Länge der Kantenanleimmaschine B… Länge des Rückförderbandes C… Länge der Rollenbahn
