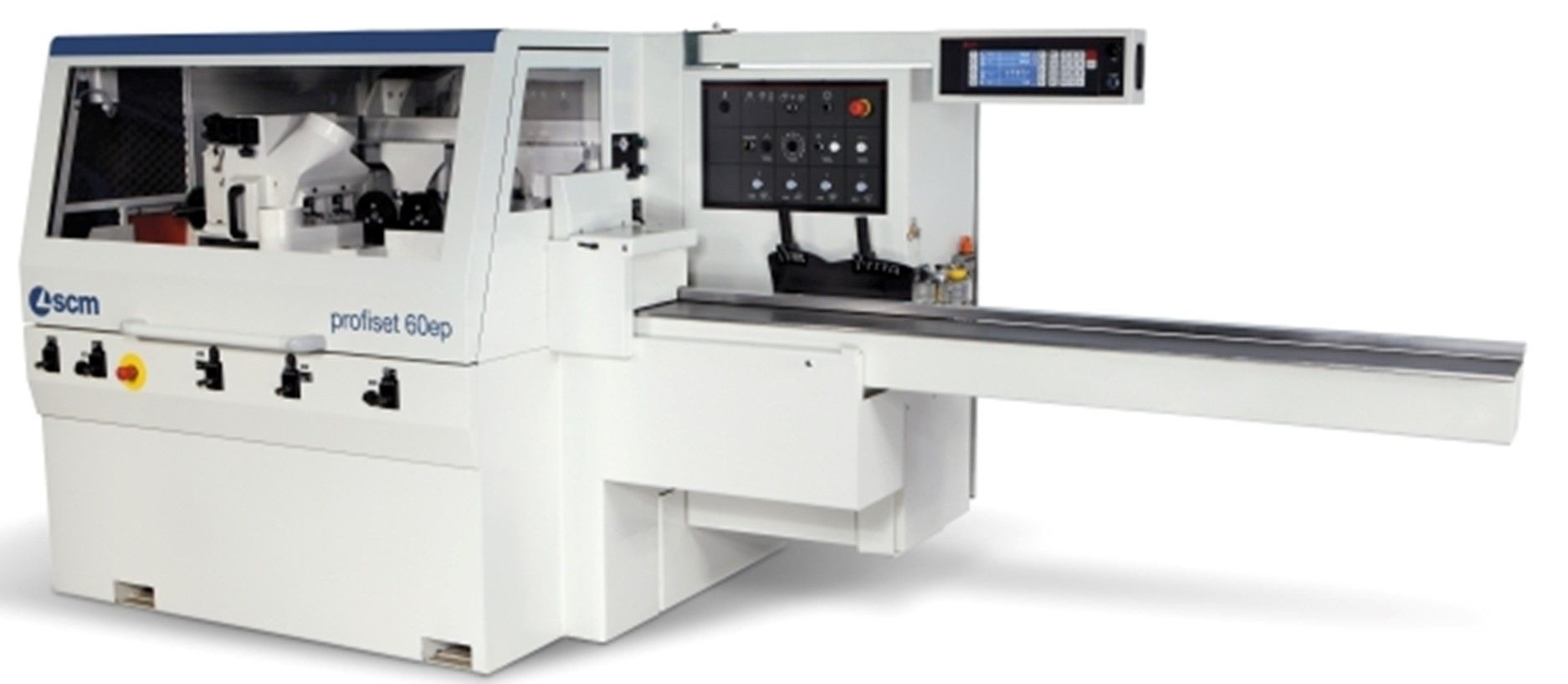

SCM Automatischer Vierseitenhobel- und Profilierautomat profiset 60 EP

Maschinenbett Maschinenbett aus massivem Stahl mit großzügig bemessenen Verstärkungsrippen und tragender Hohlkörperkonstruktion. Arbeitstische Einlauftisch aus Stahlrohrkonstruktion mit Höhenverstellung über Parallelogrammsystem. Arbeitstische aus reibungsarmen und hochverschleißfestem Spezialguss, die vor den Vertikalspindeln über austauschbare Einsätze verfügen. Führungen Rechte Einlaufführung mit Quereinstellung über Parallelogrammsystem mit Fügefalzfräser (Werkzeug nicht inklusiv). Rechte Führungen mit leicht einzustellenden Segmenten, die in der für das jeweilige Werkzeug günstigsten Lage angeordnet werden können. Spindeln Spindelhülse aus Gußeisen mit Durchmesser 100 mm, mit einem Paar Radiallager 85 mm Durchmesser. Abstand zwischen den Lager 215 mm, zur Gewährleistung der großen Verwindungssteifheit und Präzision. Werkstückvorschubsystem Der gerippte Hohlträger, der das Vorschubsystem trägt, verfügt über eine manuelle Verstellung für die Höheneinstellung, oder eine automatische Verstellung über numerische Steuerung. Stufenlose Einstellung der Vorschubgeschwindigkeit über Inverter. Die Bewegungsübertragung erfolgt durch Kardanwelle und Getriebekasten. Eine Losrolle im Auslauftisch erlaubt einen optimalen Vorschub bei besonderen Bearbeitungen. Spindeln und Vorschubrollen sind aus Stahl mit gehärteter Oberfläche und mit pneumatischem Druck über Federn (serienmäßig). SETUP Schnelleisntellsystem Das SET UP- Schnelleinstellsystem ist ein exklusives SCM-System für eine schnelle und einfache Einstellung bei allen Bearbeitungswechseln und Werkzeugtausch. Die rechte und linke Vertikalspindel (die obere Horizontalspindel auf Wunsch) sind mit diesem System ausgerüstet, so dass die Maschine mit nur einem Bedienvorgang eingestellt wird. Die Anwendung von SET UP ist sehr einfach: man braucht nur den minimalen Werkzeugdurchmesser an der Digitalanzeige (z.B. bei einer oberen Horizontalspindel) einzustellen und zusammen mit der Einstellung des Werkzeuges erfolgt auch die der Arbeitshöhe, der Vorschubwalzen und aller Druckelemente. "EASY PLUS" elektronische Steuerung vom Bedienpult 2-Achsensteuerung mit: - automatische Positionierung der linken Vertikalspindel und oberen Horizontalspindel - Wahl der Vorschubgeschwindigkeit - LCD-Farbbildschirm 7” im 16/9 Format - Werkzeugsdatenbasis mit bildlicher Darstellung der Werkzeuge - Programmdatenbasis mit Darstellung von Werkzeugs-Bild und Position. Positionierung der Arbeitsaggregate Die Einstellung der Arbeitsaggregate erfolgt an der Maschinenvorderseite mit mechanischer Dezimalanzeige des Fertigbearbeitungsmaßes. Ergonomie Die leicht zugänglichen und einfach zu bedienenden Befehlseinrichtungen befinden sich alle an der Maschinenvorderseite in idealer Höhe. Die Vollschutzkabine senkt die Schall- und Staubemission und gewährt zugleich freie Sicht auf den Arbeitsbereich
