ALTENDORF Formatkreissäge F45 ElmoDrive

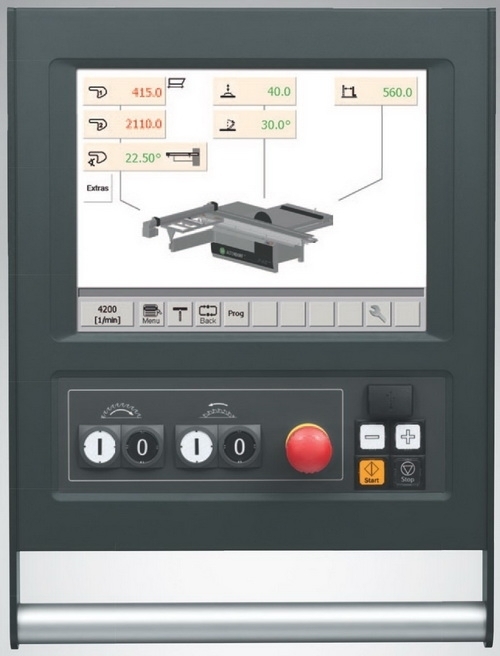

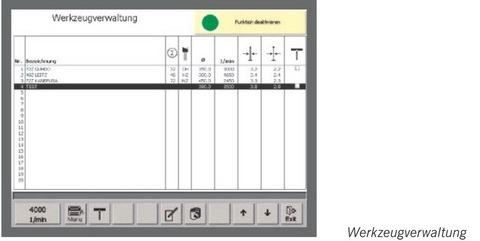

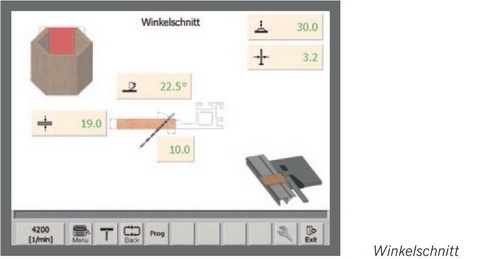

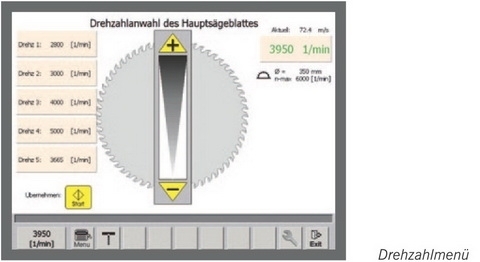

Altendorf Formatkreissäge Typ F45 ElmoDrive: Elektromotorische Höhen- und Schwenkverstellung 0 – 46° für das Hauptsägeblatt mit automatischer Korrektur der Schnitthöhe bei Schwenkung des Sägeaggregats Steuerung in Augenhöhe, schwenkbar Doppelrollwagen, Wagenlänge 3 000 mm Parallelanschlag, manuelle Verstellung, einstellbar über Maßskala, inkl. manueller Feineinstellung, Schnittbreite 1000 mm Winkelanschlag mit fester 90° Position, manuell einstellbar über Maßskala bis 3 200 mm Sägeblattüberstand max. 150 mm, max. Sägeblattdurchmesser 450 mm Antriebsleistung 4 kW (5,5 PS) mit einer Drehzahl (4 000 U/min) Werkzeugspannsystem AKE für das Hauptsägeblatt F45 ElmoDrive - Das Nonplusultra Der Steuerungstechnik In der F 45 ElmoDrive steckt die modernste und umfassendste Steuerungstechnik für Formatkreissägen. In Augenhöhe angebracht, vereint sie höchsten Bedienkomfort und Übersichtlichkeit mit praxisnaher und ergonomischer Anwendung. Sehr einfach und übersichtlich sind die Funktionen Taschenrechner, Geometrische Formen, Schifterschnitt und Werkzeugverwaltung auf dem 12" großen Touchscreen abrufbar. Selbstverständlich können Sie mit der F 45 ElmoDrive alle Achsen elektromotorisch verfahren und das Sägeaggregat beidseitig schwenken. Im unteren Teil des Bildschirms können Sie regelmäßig benötigte Funktionen ablegen (Desktop-Funktion), was das Arbeiten noch effizienter gestaltet. Die F 45 ElmoDrive ist die einzige Steuerung, bei der die Anbindung einer Zuschnittoptimierung möglich ist. Alles zusammen genommen haben Sie mit der F 45 ElmoDrive das Nonplusultra der Steuerungstechnik zur Hand. Tagtäglich. Austattungsmerkmale: Automatische Maßkorektur am Parallelanschlag und Winkelanschlag bei Schwenkung des Sägeaggregats Einfaches Eichen der Achsen Maschinendiagnose Betriebsstundenzähler USB-Schnittstelle Aufruf der letzen Maßeingabe (Back-Funktion) Automatische Umrechnung von Spitzmaß auf Stumpfmaß am Parallelanschlag und Winkelanschlag unter Berücksichtigung der Materialstärke und des Schwenkwinkels Schifterschnittfunktion mit automatischer Ermittlung fehlender Winkel bzw. Maße Erweiterte Werkzeugverwaltung Speicherung der Vorritzposition (3-Achs-Vorritzer)* Hinterlegung der Stammblattstärke und Schnittbreite des Hauptwerkzeugs Hinterlegung der Drehzahl des Hauptwerkzeugs Max. 100 speicherbare Werkzeuge Zusatzfunktionen Nuten: mit automatischer schrittweiser Positionierung des Parallelanschlags bis zur Fertigstellung der Nut Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am Parallelanschlag, beidseitig zum Sägeblatt errechnet Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe des Kantenwinkels das gewünschteFertigmaß erzeugt 999 speicherbare Schnittprogramme Taschenrechnerfunktion mit Ergebnisübertragung auf die Achsen Geometrische Formen mit automatischer Ermittlung fehlender Winkel bzw. Maße Falsche Gehrungen mit automatischer Ermittlung fehlender Winkel bzw. Maße Schnittstelle für die Anbindung an einen PC, z.B. für Zuschnittoptimierungs-Programme 9999 speicherbare Schnittprogramme Weitere Ausführungen auf Anfrage. Hierzu bitte unten auf "Fragen zum Artikel?" klicken.
