Gebrauchtmaschine CNC MORBIDELLI AUTHOR 427 S (4 Achsen) Arbeitsbereich: 3500x1300x200mm 2 Arbeitsfelder mit 6 Konsolen winkelige Weiterleitung an Maschinentüren HSK 12,5 PS Fräsmotor Automatischer Werkzeugwechsel mit 8 Positionen Bohrgruppe mit 12 Vertikalbohrern + 6 Horizontalbohrern XILOG PLUS-Steuerung CE-Normen

Gebrauchtmaschine Arbeitsbereich X, Y, Z = 3.050 x 1.330 x 180 mm 4-Achs (mit Winkelaggregat) PC-Steuerung mit Software Bumper-System Kreuzlasersystem (Saugerpositionierung) schlauchloses TV-Saugersystem Vectorachse 0°-360° 6 Positionierhilfen TV-System CE-konform gesteuerter Zentralabsauganschluss

Gebrauchtmaschine M.Nr. B 13250477 Motordaten: 380 V - 50 Hz 4-Messerwelle - Streifenhobelmesser Hobelbreite ca.: 400 mm Tischverstellung: Handhebel Absaugstutzen: 140 mm Abrichttischlänge: 2600 mm Abrichtanschlag: 45° verstellbar - 1100 mm x 170 mm Gewicht ca.: 700 kg Außenmaße L/T/H ca.: 2800/900/1100 mm

Maschinenbett Maschinenbett aus massivem Stahl mit großzügig bemessenen Verstärkungsrippen und tragender Hohlkörperkonstruktion. Arbeitstische Einlauftisch aus Stahlrohrkonstruktion mit Höhenverstellung über Parallelogrammsystem. Arbeitstische aus reibungsarmen und hochverschleißfestem Spezialguss, die vor den Vertikalspindeln über austauschbare Einsätze verfügen. Führungen Rechte Einlaufführung mit Quereinstellung über Parallelogrammsystem mit Fügefalzfräser (Werkzeug nicht inklusiv). Rechte Führungen mit leicht einzustellenden Segmenten, die in der für das jeweilige Werkzeug günstigsten Lage angeordnet werden können. Spindeln Spindelhülse aus Gußeisen mit Durchmesser 100 mm, mit einem Paar Radiallager 85 mm Durchmesser. Abstand zwischen den Lager 215 mm, zur Gewährleistung der großen Verwindungssteifheit und Präzision. Werkstückvorschubsystem Der gerippte Hohlträger, der das Vorschubsystem trägt, verfügt über eine manuelle Verstellung für die Höheneinstellung, oder eine automatische Verstellung über numerische Steuerung. Stufenlose Einstellung der Vorschubgeschwindigkeit über Inverter. Die Bewegungsübertragung erfolgt durch Kardanwelle und Getriebekasten. Eine Losrolle im Auslauftisch erlaubt einen optimalen Vorschub bei besonderen Bearbeitungen. Spindeln und Vorschubrollen sind aus Stahl mit gehärteter Oberfläche und mit pneumatischem Druck über Federn (serienmäßig). SETUP Schnelleisntellsystem Das SET UP- Schnelleinstellsystem ist ein exklusives SCM-System für eine schnelle und einfache Einstellung bei allen Bearbeitungswechseln und Werkzeugtausch. Die rechte und linke Vertikalspindel (die obere Horizontalspindel auf Wunsch) sind mit diesem System ausgerüstet, so dass die Maschine mit nur einem Bedienvorgang eingestellt wird. Die Anwendung von SET UP ist sehr einfach: man braucht nur den minimalen Werkzeugdurchmesser an der Digitalanzeige (z.B. bei einer oberen Horizontalspindel) einzustellen und zusammen mit der Einstellung des Werkzeuges erfolgt auch die der Arbeitshöhe, der Vorschubwalzen und aller Druckelemente. "EASY PLUS" elektronische Steuerung vom Bedienpult 2-Achsensteuerung mit: - automatische Positionierung der linken Vertikalspindel und oberen Horizontalspindel - Wahl der Vorschubgeschwindigkeit - LCD-Farbbildschirm 7” im 16/9 Format - Werkzeugsdatenbasis mit bildlicher Darstellung der Werkzeuge - Programmdatenbasis mit Darstellung von Werkzeugs-Bild und Position. Positionierung der Arbeitsaggregate Die Einstellung der Arbeitsaggregate erfolgt an der Maschinenvorderseite mit mechanischer Dezimalanzeige des Fertigbearbeitungsmaßes. Ergonomie Die leicht zugänglichen und einfach zu bedienenden Befehlseinrichtungen befinden sich alle an der Maschinenvorderseite in idealer Höhe. Die Vollschutzkabine senkt die Schall- und Staubemission und gewährt zugleich freie Sicht auf den Arbeitsbereich

Gebrauchtmaschine AL1/003043 Ref. 101612

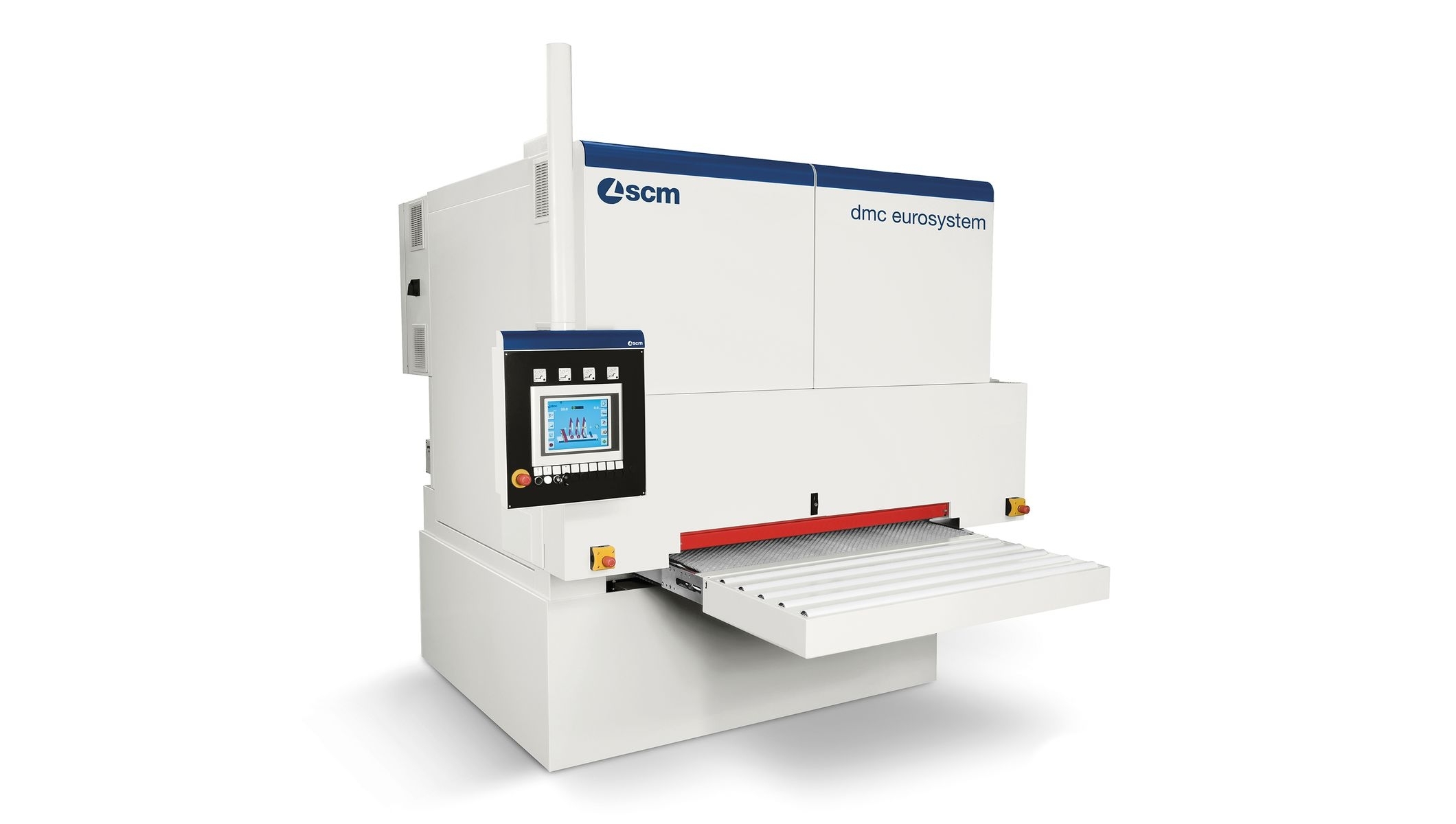

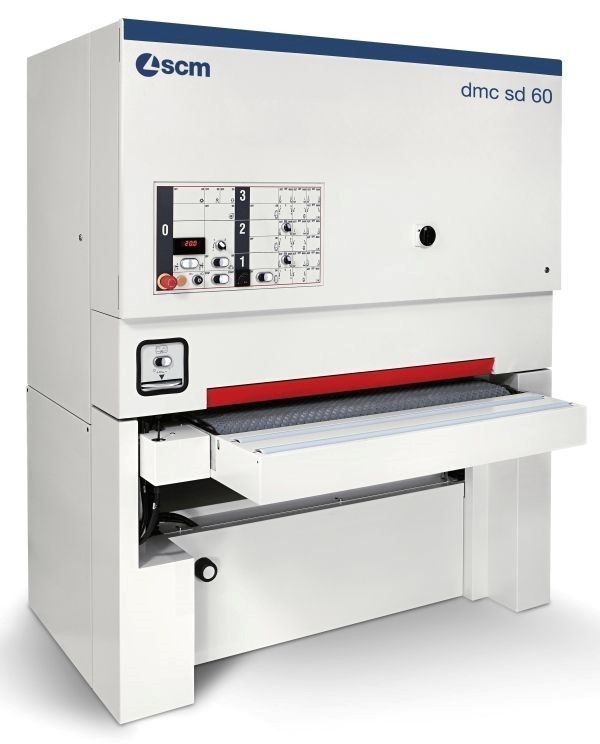

Hauptmerkmale: MESAR” GLIEDERSCHLEIFSCHUH: OPTIMALE ERGEBNISSE BEI ALLEN OBERFLÄCHEN qualitativ hochwertige Oberflächen dank der besonderen Form der Glieder, die es ermöglichen, kontrolliert, aber auch aggressiv zu arbeiten, indem man einfach den Betriebsdruck variiert. Die Möglichkeit zur Einstellung der Position des Schleifschuhs und des Körnungsausgleichs für Schleifbänder mit unterschiedlichen Stärken machen diesen Schleifschuh noch vielseitiger. (Bild 2) “LOGIC SC” STEUERUNG: SO EINFACH IST ES, KEINE FEHLER ZU MACHEN Einfach und intuitiv ist diese Steuerung; mit ihr können alle Bearbeitungsparameter nacheinander eingegeben und dann mit einer einzigen Taste aktiviert werden. Die Möglichkeit, verschiedene Arbeitsprogramme zu speichern, um die am häufigsten benutzten Maschineneinstellungen ganz leicht abrufen zu können, macht diese Steuerung zum idealen Instrument auch für weniger erfahrene Nutzer. (Bild 3) Vakuumtisch in Verbindung mit dem Vorschubteppich: kein Verrutschen der Werkstücke Das besondere Gummiprofil in Rhombusform gewährleistet eine optimale Übertragung der Vorschubkraft auf das Werkstück und eine optimale Führungsstabilität. (Bild 4) LED-Anzeige für die Panel-Einführung. Einfach und intuitiv, um dem Bediener mitzuteilen, wo und wann die Platte in die Maschine eingeführt werden muss und um den Standardverschleiß des Schleifbands zu optimieren; Dies gewährleistet eine bessere Verarbeitungsqualität und geringere Verschleißkosten. (Bild 5) ALLGEMEINE MERKMALE: Maschinengestell und Arbeitstisch Stahlstruktur mit elektrischem Schaltschrank an der Maschinenvorderseite Einführung der Schleifbänder von der linken Maschinenseite motorische Tischhöhenregulierung Hauptmotor im Maschinengestell integriert Elektrische Einrichtungen Elektromechanisches Bedienfeld auf der linken vorderen Seite der Maschine automatischer Sterndreieckanlauf für den Hauptmotor Motorschutzschalter für die Motoren Motoren in Isolierungsklasse IP 54 Not- und Schutzvorrichtungen Sicherheits-Mikroschalter für Stärkenüberschreitung automatische Bremse zum sofortigen Anhalten der Aggregate Notaus-Schaltleiste im Werkstück-Einlauf Pilzschalter im Werkstück-Ein- und Auslauf abschliessbarer Hauptschalter automatische Notabschaltung der Maschine bei: *Schleifbandabriß *nicht gespanntem Schleifband *Schutz gegen seitlichen Verlauf des Schleifbandes *Druckluftmangel *Überlast der Hauptmotoren Hinweis: die Standardausführung mit 400 Volt 50 Hz benötigt eine Dreiphasenstromversorgung + Nullleiter + Erdleitung. Wenn die 400 Volt Stromversorgung ohne Nullleiter ist, muss ein Einphasentransformator aus der Preisliste mitbestellt werden. Derselbe Transformator muss auch mitbestellt werden, bei einer Maschine mit Spannung höher als 400 Volt, egal ob ein Nullleiter vorhanden ist oder nicht. Die Maschinenausführung mit 220 oder 230 Volts (50 oder 60 Hz) ist mit Mehrkosten (s. Preisliste) vorgesehen. GRUNDMASCHINE STANDARD AUSTATTUNGEN R140/85 gummibeschichtete Kalibrierwalze Durchm. 140 mm 85 Sh - 1. Pos. R160/45 gummibeschichtete Schleifwalze Durchm. 160 mm 45 Sh - 2. Pos. Harter Schleifschuh mit manueller Einstellung der Arbeitshöhe Hauptmotor 11 kW (15 PS) Elektronisches Amperemeter für den Hauptmotor zur Anzeige der Stromaufnahme Elektronische Anzeige der Arbeitshöhe Elektronisch gesteuerte Schleifbandoszillation Gummidruckrollen Rückschlagsicherung im Einlauf vor dem ersten Aggregat Gummivorschubteppich 60 Sh Rollentisch mit zwei Rollen im Ein- und Auslauf des Arbeitstisches Teppichvorschub mit zwei Geschwindigkeiten 4,5 / 9 m/min mit Getriebemotor automatische Teppichzentrierung

DIGITALE ANZEIGE: diese Vorkehrung zeigt die Arbeitsquote an und ermöglicht demzufolge ein schnelles und genaues Ablesen des Wertes. LEISTUNGSSTARKES ÜBERTRAGUNGSSYSTEM: Der „POLI –V” Riemen sorgt für eine effiziente und geräuscharme Übertragung während die automatische Vorkehrung zum Anspannen für eine gleich bleibende Leistung sorgt. HOCHEFFIZIENTE STAUB-ABSAUGHAUBEN: Diese Absaughauben wurden eigens von den SCM Technikern geplant und entworfen: dank ihrer besonderen Form und ihrer Nähe zum Arbeitsbereich, kann die Staubzerstreuung auch unter schwersten Bedingungen kontrolliert werden.

Gebrauchtmaschine

Ideal für Handwerksbetriebe: Bearbeitung von Massivholz, furnierten Platten (Innentüren, Fenster, maßgefertigte Einrichtung). Dank der Kombination Walze/Walze sind optimale Schleifergebnisse auch beim Schleifen gegen die Faserrichtung gewährleistet. “MESAR” GLIEDERSCHLEIFSCHUH: OPTIMALE ERGEBNISSE BEI ALLEN OBERFLÄCHEN qualitativ hochwertige Oberflächen dank der besonderen Form der Glieder, die es ermöglichen, kontrolliert, aber auch aggressiv zu arbeiten, indem man einfach den Betriebsdruck variiert. Die Möglichkeit zur Einstellung der Position des Schleifschuhs und des Körnungsausgleichs für Schleifbänder mit unterschiedlichen Stärken machen diesen Schleifschuh noch vielseitiger. “LOGIC SC” STEUERUNG: SO EINFACH IST ES, KEINE FEHLER ZU MACHEN Einfach und intuitiv ist diese Steuerung; mit ihr können alle Bearbeitungsparameter nacheinander eingegeben und dann mit einer einzigen Taste aktiviert werden. Die Möglichkeit, verschiedene Arbeitsprogramme zu speichern, um die am häufigsten benutzten Maschineneinstellungen ganz leicht abrufen zu können, macht diese Steuerung zum idealen Instrument auch für weniger erfahrene Nutzer. Vakuumtisch in Verbindung mit dem Vorschubteppich: kein Verrutschen der Werkstücke Das besondere Gummiprofil in Rhombusform gewährleistet eine optimale Übertragung der Vorschubkraft auf das Werkstück und eine optimale Führungsstabilität. LED-Anzeige für die Panel-Einführung. Einfach und intuitiv, um dem Bediener mitzuteilen, wo und wann die Platte in die Maschine eingeführt werden muss, und um den Standardverschleiß des Schleifbands zu optimieren; Dies gewährleistet eine bessere Verarbeitungsqualität und geringere Verschleißkosten.

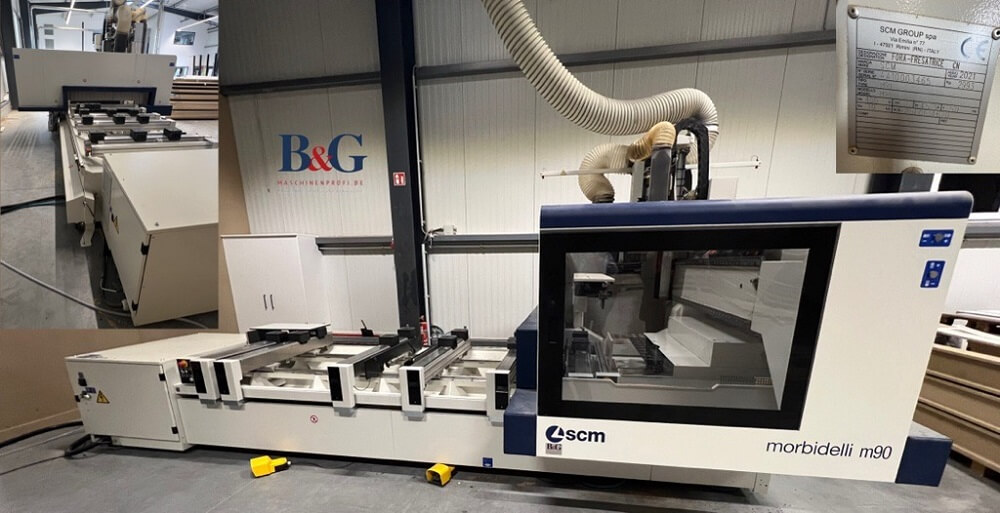

Gebrauchtmaschine Baujahr: 2021 SCM Morbidelli m90 3115 x 1320 mm Z180 Elektrospindel HSK 63 9,5 kW - 13Hp Werkzeugwechsler FAST14 Werkzeugwechsler TRB11 Absaughaube für Elektrospindel 3 - 4 Achsen Bohraggregat RO.AX F23L Druckbooster in der Z-Achse 6 "TV FLEX" Arbeitstische 1300 4 Vorrichtung zur Beschickungshilfe H= 75 x1300 12 Fester Sauger 145x145 mm H=75 mm 4 drehbare Sauger 145x50mm H75mm Lasereinrichtung für die Positionierung der Sauger Pro-Space Schutzvorrichtungen SCM eye-M Konsole mit integriertem PC Maschinenbedieneroberfläche Software Maestro cnc Mensch-Maschine Oberfläche Software (HMI) Maestro Active "TECPAD" Fernsteuerung mit 7" Touchscreen Bildschirm Vakuumpumpe Leistung 90/108 m³/h Mehr Informationen, Bilder und Videos auf Anfrage!

Gebrauchtmaschine SCM Tech99L Bearbeitungszentrum Bearbeitungsgröße: 2.980(3.780) x 1.200 x 100mm siehe Bild 6 Fräsaggregat: HSK63F, 6,6kW 4-fach Werkzeugwechsler in X mitfahrend 7-fach Werkzeugwechsler fest auf der linken Maschinenseite Nutsägeaggregat 2,2kW 200mm Sägeblatt Bohrkopf: 14 vertikale Bohrer 6 horizontale Bohrer Maschine ist voll funktionstüchtig, mit vorhandenem Zubehör ohne Werkzeuge. Besichtigung nach Terminabsprache möglich.

Gründe, um sich für die Cyflex s zu entscheiden: Ausführung von sämtlichen Bohrbearbeitungen, Nuten, keine Rüstzeiten erforderlich, um den Arbeitstisch für das nächste Werkstück vorzubereiten, kleinste Aufstellmaße. Vorteile: VON OBEN BOHREN = PERFEKTE ENDVERARBEITUNG. Das Bohren von oben ermöglicht es, den Bezugspunkt an der Außenseite der Platte zu setzen und Abweichungen nach innen zu verlagern und das Ergebnis ist, dass mögliche Ungenauigkeiten stets im Inneren des Korpuses liegen. AUTOMATISCHE ERFASSUNG DER WERKSTÜCKLÄNGE: PERFEKTE VERBINDUNGEN. Jeder Unterschied zwischen der tatsächlichen und der eingestellten Plattenlänge wird durch ein PräzisionsLaser-Lesegerät korrigiert; dies garantiert eine perfekte Ausrichtung der Werkstücke. Einfach und intuitiv: Xilog Maestro. CAD/CAM Software in der Windows-Umgebung entwickelt, umfasst sie sämtliche Merkmale und Funktionen, die eine leichte, intuitive und effiziente Programmierung ermöglichen. Es bietet dem Kunden alle notwendigen Werkzeuge für die Planung und die Verwaltung und die damit verbundenen Prozesse. Je nach Anforderung bieten wir Ihnen individuelle Konzeptösungen für Ihren Betrieb. Für weitere Informationen und Fragen klicken Sie bitte den "Preisanfrage-Button"!

"All-in-one" technologie Das hochentwickelte Bearbeitungssystem ist die Antwort auf die Anforderungen der Unternehmen aller Größen und bietet alles, was für die Verarbeitung von Holz und Verbundmaterialien notwendig ist. Nur ein paar Klicks um das Design festzulegen und die Herstellung der Werkstücke jeglicher Form kann beginnen. Das Bearbeitungszentrum arbeitet mit der Suite Maestro Software, welche spezifische Module für alle Produktionszyklen aufweist. Es ist einzigartig auf dem Markt mit einem unvergleichlichen Preis-Leistungs-Verhältnis - die Konfiguration erfolgt auf den Vorgaben des einzelnen Kunden und den jeweiligen Investitionsvorgaben. Vorteile: RUNDUM GUT Optimierung des Platzbedarfs dank der ProSpace Lösung. 360° zugänglich und ergonomisch, keine Hindernisse rund um die Maschine, alle Bauteile befinden sich im Inneren. TOP QUALITÄT Unübertroffene Endbearbeitung mit der neuen JQX (Just Quality eXtreme) 5-Achs-Elektrospindel mit Direktantrieb. Diese gewährleistet vibrationsfreies Arbeiten auch bei großer Materialentfernung und hoher Geschwindigkeit mit Drehzahlen von bis zu 8000 U /min. dank der Hochleistungsbohrköpfe mit RO.AX (Rotoaxial Spindeltechnik) Spindeln. SCHNELLER 60% -ige Zeitersparnis beim Bohren mit den neu entwickelten Bohrköpfen, die die beste Effizienz bei allen Materialien garantieren. Keine Leerlaufzeiten für das Set-Up und keine Kompromisse bei der Arbeitsleistung der Maschine dank der Flexibilität und Konfigurierbarkeit des automatischen Rüsttisches TV-FLEXMATIC. Der Werkzeugwechsel benötigt weniger als 15" mit 14 Positionen, dank des FAST Werkzeugwechslers. FLEXIBEL Die Maschine kann alle Materialien bearbeiten, angefangen von Holz über Plastik, von Platten über einzelne Komponenten, von Küchentüren über Fenster - alle Anforderungen werden erfüllt. Das Bearbeitungszentrum kann bis zu vier Bearbeitungseinheiten aufnehmen, darunter auch eine Einheit zum Einsetzen von Dübeln mit Perlkleber. Je nach Anforderung bieten wir Ihnen individuelle Konzeptösungen für Ihren Betrieb. Für weitere Informationen und Fragen klicken Sie bitte den "Preisanfrage-Button"!

Das Bearbeitungszentrum mit qualitätsorientierter Technologie Modular aufgebautes Bearbeitungszentrum, eigens dazu konzipiert und entwickelt, den Anforderungen im anspruchsvollen Innenausbau und Möbelfertigung gerecht zu werden. Höchste Produktivität dank der mobilen Portalstruktur und erleichterte Planung jedes Produktionsprozesses durch die Xilog Maestro Programmiersoftware. Vorteile: SPITZENTECHNOLOGIE FÜR DIE 5-ACHS BEARBEITUNG: ELEKTROSPINDEL PRISMA Reduzierter Wartungsaufwand, höchste Flexibilität und optimale Bearbeitungsqualität durch die BEL.TECH Technik (Belt technology system), ein System mit Riemenantrieb, um die Schwingungen und Wärmeübertragung vom Werkzeug zum Motor zu eliminieren. Dank der kompakten Struktur ermöglicht dieses System Bearbeitungen auf engstem Raum. PERFEKTE BOHRUNGEN: RO.AX SPINDEL Keinerlei Spiel mehr während der Bearbeitung durch die neue RO.AX Technik (Rotoaxial spindle technology), die leistungsstärksten Bohrspindeln auf dem Markt mit einer Drehzahl von bis zu 8000 U/min. Die Robustheit der Bohrköpfe wird durch die geringen Wartungskosten verdeutlicht: bis zu fünfmal niedriger als bei den meisten Herstellern. DIE PERFEKTE KOMBINATION VON SICHERHEIT UND PRODUKTIVITÄT: “FOTO-BUMPER“ VORRICHTUNGEN Höchste Produktivität und eine größere Bewegungsfreiheit für den Bediener auch bei Pendelbearbeitungen durch das neue Sicherheitssystem, das die Bumper und die Lichtschranken zur Überwachung des Be- und Entladebereichs verbinden. RUNDUM KUNDENSPEZIFISCH: ARBEITSTISCH TV FLEXMATIC Dieser automatischer Arbeitstisch gestattet es, auf der Konsole, abhängig von den Abmessungen und der Form des zu bearbeitenden Werkstücks, eine unterschiedliche Anzahl von Saugern zu steuern, um stets einen maximalen Halt ohne Kollisionen zu sichern. Je nach Anforderung bieten wir Ihnen individuelle Konzeptösungen für Ihren Betrieb. Für weitere Informationen und Fragen klicken Sie bitte den "Preisanfrage-Button"!

Das Bearbeitungszentrum mit qualitätsorientierter Technologie Modular aufgebautes Bearbeitungszentrum, eigens dazu konzipiert und entwickelt, den Anforderungen im anspruchsvollen Innenausbau und Möbelfertigung gerecht zu werden. Höchste Produktivität dank der mobilen Portalstruktur und erleichterte Planung jedes Produktionsprozesses durch die Xilog Maestro Programmiersoftware. Vorteile: SPITZENTECHNOLOGIE FÜR DIE 5-ACHS BEARBEITUNG: ELEKTROSPINDEL PRISMA Reduzierter Wartungsaufwand, höchste Flexibilität und optimale Bearbeitungsqualität durch die BEL.TECH Technik (Belt technology system), ein System mit Riemenantrieb, um die Schwingungen und Wärmeübertragung vom Werkzeug zum Motor zu eliminieren. Dank der kompakten Struktur ermöglicht dieses System Bearbeitungen auf engstem Raum. PERFEKTE BOHRUNGEN: RO.AX SPINDEL Keinerlei Spiel mehr während der Bearbeitung durch die neue RO.AX Technik (Rotoaxial spindle technology), die leistungsstärksten Bohrspindeln auf dem Markt mit einer Drehzahl von bis zu 8000 U/min. Die Robustheit der Bohrköpfe wird durch die geringen Wartungskosten verdeutlicht: bis zu fünfmal niedriger als bei den meisten Herstellern. DIE PERFEKTE KOMBINATION VON SICHERHEIT UND PRODUKTIVITÄT: “FOTO-BUMPER“ VORRICHTUNGEN Höchste Produktivität und eine größere Bewegungsfreiheit für den Bediener auch bei Pendelbearbeitungen durch das neue Sicherheitssystem, das die Bumper und die Lichtschranken zur Überwachung des Be- und Entladebereichs verbinden. RUNDUM KUNDENSPEZIFISCH: ARBEITSTISCH TV FLEXMATIC Dieser automatischer Arbeitstisch gestattet es, auf der Konsole, abhängig von den Abmessungen und der Form des zu bearbeitenden Werkstücks, eine unterschiedliche Anzahl von Saugern zu steuern, um stets einen maximalen Halt ohne Kollisionen zu sichern. Je nach Anforderung bieten wir Ihnen individuelle Konzeptösungen für Ihren Betrieb. Für weitere Informationen und Fragen klicken Sie bitte den "Preisanfrage-Button"!

Pneumatische Einstellung des Vorschubdrucks - der optimale Vorschub unter allen Arbeitsbedingungen. Der auf das Werkstück ausgeübte Druck kann jederzeit durch die pneumatische Einstellung des Drucks auf die Walzen variiert werden. Dadurch werden eine bessere Endverarbeitung und hohe Leistung des Vorschubs bei jedem Material und unter allen Arbeitsbedingungen erreicht. Auswechselbare Vorschubwalzen - eine einzige Maschine für jeden Bedarf: Perfekte Endbearbeitung durch den einfachen und raschen Austausch der Walzen, der es ermöglicht, den Vorschub der Maschine auch an besondere Anforderungen anzupassen, wie zum Beispiel bei kleinsten Abtragungen an Edelhölzern und/oder bei Bearbeitungen, bei denen gleichzeitig mehrere Werkstücke unterschiedlicher Stärke verarbeitet werden. Elektronische Regulierung der Vorschubgeschwindigkeit - optimale Oberflächen bei höchster Geschwindigkeit. Die optimale Vorschubgeschwindigkeit wird automatisch in Abhängigkeit der Spanabnahme über einen gesteuerten Inverter geregelt, das die Stromaufnahme des Hauptmotors überwacht. Vorschubwalzen für eine perfekte Endbearbeitung: Durch die Gewährleistung eines konstanten Vorschubs wird eine perfekte Oberfläche gewährleistet. Ausstattung: "READY" Elektronische Steuerung beinhaltet: Einstellung des Dickentisches Einstellung der Vorschubgeschwindigkeit Manueller, halbautomatischer und automatischer Modus mit 99 speicherbaren Arbeitsprogrammen Zusatzfunktionen: Rechner und Betriebsstundenzähler Stufenlose Vorschubgeschwindigkeit von 4 bis 20 m/min erfolgt elektronisch über Inverter Vorschubgeschwindigkeitsanpassung in Bezug auf die max. Leistungsaufnahme des Hauptmotors Dickentisch mit Vertikalbewegungen über 4 Stahlgewindespindeln 1. obere gerippte Stahlwalze im Einlauf Zwei obere gummibeschichtete Vorschubwalzen im Auslauf Auswechselbare Vorschubwalzen (Siehe Bild 3) Unabhängige pneumatische Druckregulierung der oberen Vorschubwalzen (siehe Bild 4) Sicherheit/Schutz: Geräuschdämpfender Schutz im Ein- und Auslauf Mikroschutzschalter an der Abdeckhaube Notausschalter auf der Vorder- und Rückseite der Maschine Abschließbarer Hauptschalter Motorschutzschalter Niederspannungsstromkreis (110 Volt) Automatische Motorbremse C.E. Konformitätserklärung Volt 400 EU Frequenz 50 Hz

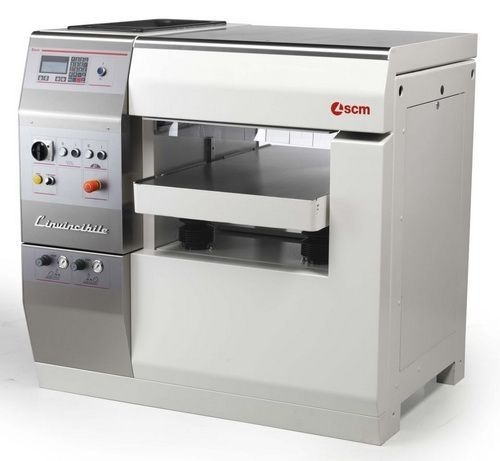

Ausstellungsmaschine B&G // Baujahr 2019 // Serien-Nr. AB00009103 Ausstattung: - "READY" Elektronische Steuerung (siehe Bild 2) beinhaltet: - Einstellung des Dickentisches - Einstellung der Vorschubgeschwindigkeit - Manueller, halbautomatischer und automatischer Modus mit 99 speicherbaren Arbeitsprogrammen - Zusatzfunktionen: Rechner und Betriebsstundenzähler - Stufenlose Vorschubgeschwindigkeit von 4 bis 20 m/min erfolgt elektronisch über Inverter - Vorschubgeschwindigkeitsanpassung in Bezug auf die max. Leistungsaufnahme des Hauptmotors - Dickentisch mit Vertikalbewegungen über 4 Stahlgewindespindeln - 1. obere gerippte Stahlwalze im Einlauf - Zwei obere gummibeschichtete Vorschubwalzen im Auslauf - Auswechselbare Vorschubwalzen (siehe Bild 3) - Unabhängige pneumatische Druckregulierung der oberen Vorschubwalzen (siehe Bild 4) Sicherheit/Schutz: - Geräuschdämpfender Schutz im Ein- und Auslauf - Mikroschutzschalter an der Abdeckhaube - Notausschalter auf der Vorder- und Rückseite der Maschine - Abschließbarer Hauptschalter - Motorschutzschalter - Niederspannungsstromkreis (110 Volt) - Automatische Motorbremse - C.E. Konformitätserklärung - Volt 400 EU - Frequenz 50 Hz Maschinenausstattung: 400 Volt 50 Hz Frequenz 1. obere gummibeschichtete Vorschubwalze Xylent Spiralhobelwelle mit 3 Reihen Schneiden

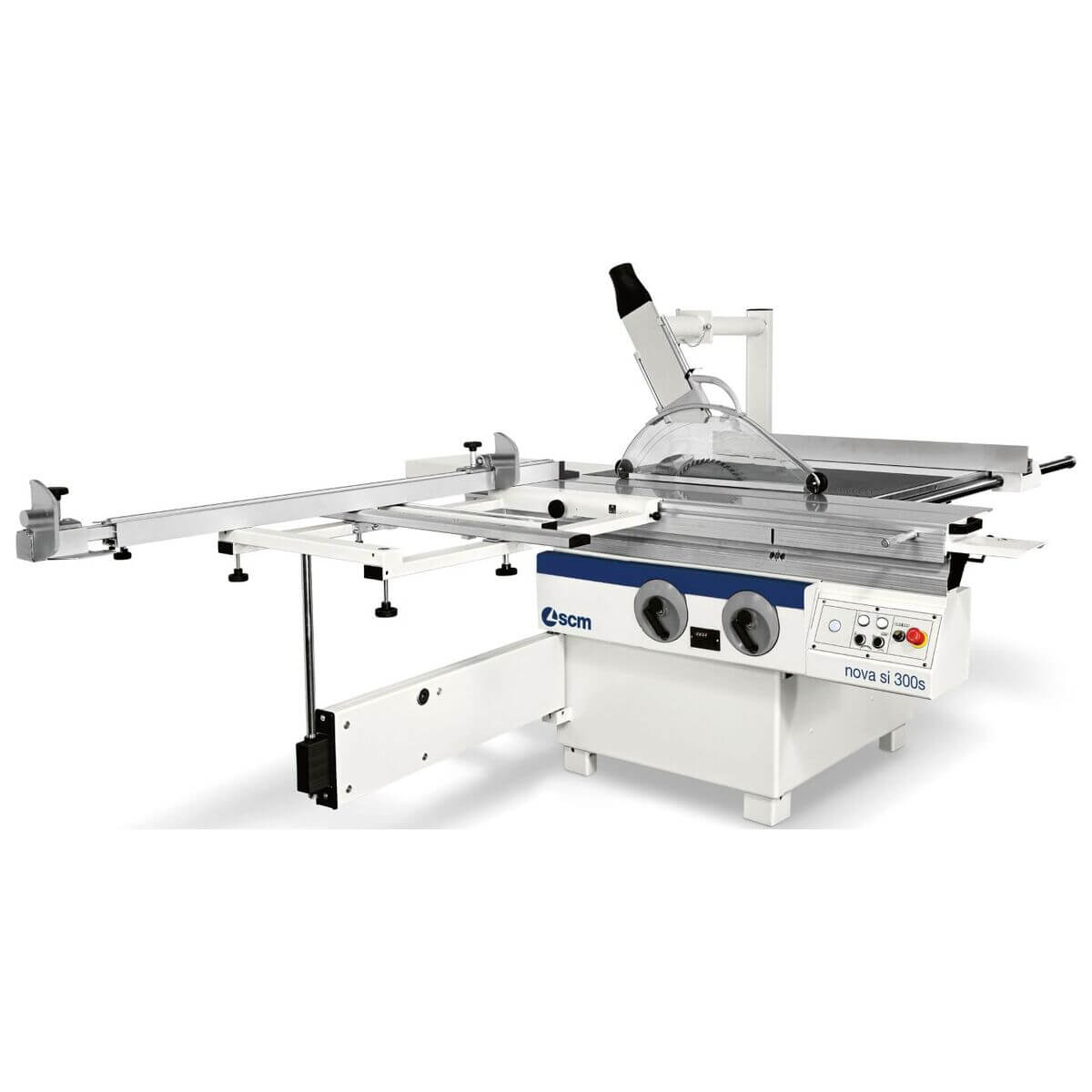

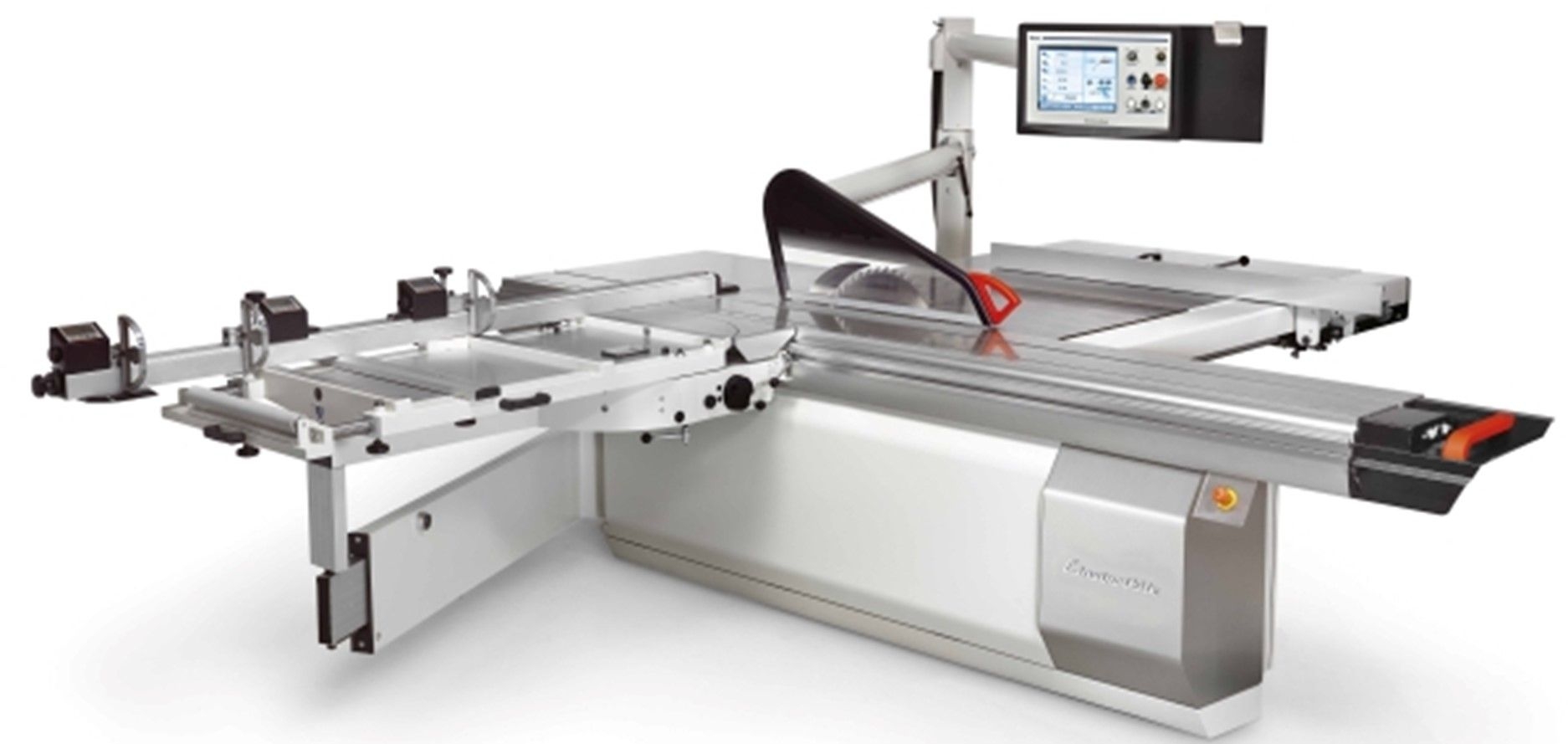

Die beste Lösung für holzverarbeitende Betriebe. Sägeblattdurchmesser von 550 mm. Besäumwagen: Höchste Schnittqualität. Auf lange Sicht garantiert. Der Wagen muss niemals eingestellt werden und trägt durch seine Struktur mit Führungen mit einem speziellen Bogenschliff (exklusive und patentierte Lösung von Scm) vier mal höhere Lasten und bietet somit eine dauerhafte Präzision. Sägeaggregat - für einen perfekten Schnitt: Höchste Verwindungssteifigkeit und völlige Schwingungsfreiheit durch die geschlossene Ringstruktur des Sägeaggregats, welches die perfekte Ausrichtung des Sägeblatts gewährleistet. "Ready": Elektronische Steuerung - für eine einfache und schnelle Steuerung aller Maschinenfunktionen: Höhenverstellung und Neigung des Sägeaggregats, Steuerung des Parallelanschlags, Anzeige der Sägeblattdrehzahl, Betriebsstundenzähler und Rechenfunktionen. Für weitere Informationen und Fragen klicken Sie bitte den "Preisanfrage-Button"!

STANDARDAUSSTATTUNGEN -Sägeaggregat mit Fräsarbeit- und Schnittfunktion, mit Anheben mittels Gleitschuhführung und Neigung mittels seitlicher Hochsteif-Schiebelünetten -Max. Sägeaggregatgeschwindigkeit 40 m/min -Plattenlängenerfassungssystem zur Optimierung des Schnittzyklus -Fräsarbeitstiefenverstellsystem mit numerischer Anzeige -Steuerung auf einstellbarem Bedientafel -"READY" Elektronische Steuerung: 2-Achsensteuerung mit: * Motorischer Neigungsverstellung des Sägeaggregats * Hinterer Anschlagpositionsverstellung (Ablesung der Anschlagposition über Magnetband) * Manuellem, halbautomatischem und automatischem Modus mit 99 speicherbaren Arbeitsprogrammen * Zusatzfunktionen: Rechner und Betriebsstundenzähler * 3. Achse auf Anfrage (Hohenverstellung des Sägeaggregats) -Ausziehbarer Teleskopbesäumanschlag bis 2500 mm, der auf einem breiten Festtisch für Plattensupport installiert wird (600 mm x 1350 mm von der Schnittlinie) komplett mit: * 2 Anschläge und Skala in Benutzerrichtung * ausziehbarer Walze für die Werkstückauflage, 1900 mm Gesamtlänge. -Motorisierte und programmierte hintere Führung von 0 bis 1300 mm positionierbar -2 Festtische + 1 beweglicher Tisch -Zusätzliche Notausschalter und Anlauf des Arbeitszyklus auf dem beweglichem Tisch positioniert. vorteilhaft bei der Bearbeitung von großdimensionierten Werkstücken, die sonst einen einfachen und sicheren Zugang zum Hauptbedientafel der Maschine behindern würden.

Hauptmerkmale: Beidseitig Schwenkbares Sägeaggregat: Maximale Schnitthöhe ohne Kompromisse Besäumrahmen Full Support & Wireless: Anwendung und Präzisionsmechanik Easy Touch: Vorteile durch eine Intuitive Bedienerführung Grundausstattung Besäumwagen komplett in Aluminiumstruktur mit Führungssystem auf eingebördelten, gehärteten und bogenförmig geschliffenen Stahlführungen mit großer Kontaktfläche Ausführung mit Besäumwagen 3200 mm 10 Jahre Garantie auf das Führungssystem des Sägewagens Ein- und Ausschalter für Hauptsäge/Vorritzer am Besäumwagen EASY TOUCH Steuerung mit 12" Touchscreen und oben liegenden schwenkbaren Bedienpult *Direkte Steuerung der folgenden Arbeitsachsen mit manuellem, halbautomatischem, automatischem und inkrementalem Modus: *Höhenverstellung des Hauptsägeblatts *Neigung des Sägeaggregats *Parallelanschlagverstellung *Höhen- und Seitenverstellung des Vorritzers (der Vorritzer wird beim Einschalten automatisch in die eingestellte Position angehoben, und beim Ausschalten abgesenkt) *Stufenlose Einstellulng der Drehzahl über einen Inverter *bis zu 999 Arbeitsprogramme der gesteuerten Achsen speicherbar *Programmierung von sequentiellen Parallelanschlagpositionen zur Ausführung von max. 6 Schnitte mit einem einzigen Programm Bedienerhilfe mit graphischer Unterstützung zur Bestimmung von Unbekannten während der Bearbeitung von Gehrungs- und Schifterschnitten. Es werden die jeweilige Positionen und Einstellungen für die Maschine ermittelt und dem Bediener angezeigt Werkzeugdatenbank Hilfsfunktion der elektronischen Steuerung mit: *Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Formatbearbeitungen mit geneigtem Sägeblatt *Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Winkelschnitten mit Gehrungsanschlag auf dem Arbeitstisch mit oder ohne geneigtem Sägeblatt Schwenkbares Schaltpult über Tisch Programmierbarer Parallelanschlag mit THK Führung gesteuerter Achse und über eine stabile Kugelumlaufspindel geführt mit einer Verfahrgeschwindigkeit von 25 m/min. Parallelanschlag komplett unter dem Arbeitstisch wegschwenkbar, Schnittbreite am Parallelanschlag 1500 mm Stützarm für den Besäumrahmen mit Positionierung auf prismatischen Linearführungen mit Kugelumlaufbuchsen "Full Support & Wireless". Rahmen für Gehrungsschnitte komplett mit Wireless Funktion. Verstellung mit Winkeleinstellungen von +50° bis -50° senkrecht zur Schnittachse mit entsprechender Feineinstellung. Winkel-Erfassungssystem auf Magnetstreifen und LCD-Anzeige. Aktualisierung in Echtzeit der Position des Längsanschlags, mit 3- LCD- Anzeigen, beim Wechseln der Sägeblattschwenkung und/oder der Schnittwinkels. Motorleistung 9kW (12Ps) 50Hz - 11kW (15Ps) 60Hz Inverter für elektronische Drehzahlregelung von 3000 bis 5000 U/min mit automatischem elektronischem Direktstart des Hauptmotors: *Drehzahlanzeige von der Steuerung *Drehzahlwahl über Schaltpult mit Bezug auf die Sägeblatt Datenbasis *elektronische Motorbremse "Pro-Lock" System zur Schnellspannung des Hauptsägeblatts mit Schnelleinstellung ohne Schlüssel des Spaltkeiles Exzenterspannvorrichtung Sicherheit/Schutz Notausschalter an der Maschinenvorderseite und an der Parallelanschlagseite Automatischer Sterndreieckanlauf Motorschutzschalter Sägeblattpendelschutz mit integriertem Absauganschluss Durchmesser 100 mm "AP System" automatischen Positionierung des Sägeblattschutzes je nach Sägeblattneigung, SCM Patent Niederspannungsstromkreis 110 Volt Hauptmotor mit automatischer Bremse Mikroschutzschalter an der Blattabdeckung mit Schnellverschluss CE Konformitätserklärung

Sägeaggregat für einen perfekten Schnitt Höchste Verwindungssteifigkeit und völlige Schwingungsfreiheit durch die geschlossene Ringstruktur des Sägeaggregats, welches die perfekte Ausrichtung des Sägeblatts gewährleistet, auch bei Gehrungsschnitte mit großer Schnitthöhe. Besäumwagen für präzise Führung und eine stabile Auflagefläche Der große Querschnitt des Wagens mit der geschlossenen Geometrie verleiht ihm extreme Steifheit und Präzision. Langfristig garantierte flüssige Bewegung durch das Führungssystem mit eingebordelten gehärteten Stahlführungen. Manuelle Einstellungen stets bequem und präzise Arbeitskomfort beim täglichen Gebrauch durch einen staubdichten Getriebekasten (von Scm entwickelt), der eine flüssige und direkte Übertragung gewährleistet. Jede minimale Bewegung des Handrads entspricht einer bestimmte Einstellposition des Sägeblatts. Manuelle Einstellung des Vorritzers Die vertikale und horizontale Einstellung erfolgt bequem über ein direkt wirkendes mechanisches Hebelsystem, das flüssige und präzise Bewegungen garantiert. Die nützlichen mechanischen Anschläge ermöglichen eine rasche Wiederpositionierung. Durch die Position der Bedienelemente ist die Einstellung bequem an der Maschinenvorderseite ausführbar.

Gebrauchtmaschine M.Nr. AB/161960 Ref. 12014 Baujahr: 2004 Motordaten: 380 V - 50 Hz - 5,5 kw -. 14 A - 16 A Stecker Vorritzer 45° schwenkbar Bedienpult Oben Schiebeschlittenlänge 3200 mm - Bedienung am Schiebeschlitten An/Aus Parallelanschlag bis 1270 mm motorisch Verstellbar obere Sägeblattschutzhaube Schwenk-/Höheneinstellung elektrisch Torenzahl: 3000/4000/5000 U/min Absaugstutzen 1 x 120 mm - 1 x 100 mm Tischverlängerung - Metall: 840 x 320 mmTischverbreiterung - Metall: 1180 x 1040 mm Gewicht ca.: 1200 kg Transportmaße L/T/H ca.: 3600/2400/1700 mm

Eine L'invincibile si 5 zu erwerben bedeutet, eine maßgeschneiderte Lösung dank Erfahrung, technischer Forschung und italienischer Kreativität zu erhalten. Grundausstattung der Maschine: Besäumwagen: Höchste Schnittqualität. Auf lange Sicht garantiert. Der Wagen muss niemals eingestellt werden und trägt durch seine Struktur mit Führungen mit einem speziellen Bogenschliff vier mal höhere Lasten und bietet somit eine dauerhafte Präzision. Teleskoparm: Eine "unbesiegbar" leichtgängige Führung. Vorteile sind die gleichmäßige Führung des Werkstück während der Bearbeitung, kein Spiel, keine Geräusche, staubgeschützt und Wartungsfreiheit. Sägeaggregat für einen perfekten Schnitt: Höchste Verwindungssteifigkeit und völlige Schwingungsfreiheit duch die geschlossenen Ringstruktur des Sägeaggregats, welches die perfekte Ausrichtung des Sägeblatts gewährleistet. "Easy toch 7" Elektroniksteuerung: Auf dem großen Bildschirm erscheinen dem Bediener ständig die Angaben für die korrekte Schnittkonfiguration. Besonders ist, dass die richtige Position des Anschlages aufgrund der bekannten Maße des Werkstücks in Echtzeit angezeigt wird. komplett mit: CPU-Arm, 7 " Flachfarbbildschirm Direkte Steuerung der folgenden Arbeitsachsen mit manuellen, halbautomatischenm, automatischem und inkrementalen Modus *Höhenverstellung des Hauptsägeblatts *Neigung des Sägeaggregats *Parallelanschlagsverstellung *Höhen- und Seitenverstellung des Vorritzers (der Vorritzer wird beim Einschalten automatisch in die eingestellte Position angehoben und beim Ausschalten abgesenkt *Drehzahlverstellung bei Ausstattung mit Frequenzumformer (Zubehör für SI3 und SI5, Standarf für six) *bis zu 999 Arbeitsprogramme der gesteuerten Ahcsen speicherbar *Programmierung von sequentiellen Parallelanschlagspositionen zur AUsfürhung von max. 6 Schnitten mit einem einzigen Programm Bedienerhilfe mit graphischer Unterstützung zur Bestimmung von Unbekannten während der Bearbeitung von Gehurngs- und Schifterschnitten. Es werdn die jeweiligen Positionen und Einstellungen für die Maschine ermittelet und dem Bediener angezeigt Werkzeuge Datenbasis Hilfsfunktion der elektronischen Steuerung komplett mit: Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Formatbearbeitungen mit geneigtem Sägeblatt Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei Winkelschnitten mit Gehrungsalschlag auf dem Arbeitstisch mit oder ohne geneigtem Sägeblatt Schwenkbares Schaltpult über Tisch Vorritzaggregat mit unabhängiger Motorisierung Programmierbarer Parallelanschlag mit THK Führung mit gesteuerter Achse und über eine stabile Kugelumlaufspindel geführt mit einer Verfahrgeschwindigkeit von 25 m/min. Parallelanschlag komplett unter dem Arbeitstisch wegschwenkbar, Schnittbreite am Parallelanschlag 1500 mm Elektronische Vorritzaggregateinstellung für die motorische Horizontal- und Vertikalpositionierung des Vorritzers. beim Einschalten wird der Vorritzer automatisch in die eingestellte Position angehoben automatische Absenkung bei Ausschaltung des Vorritzers Stützarm für den Besäumrahmen mit Positionierung auf prismatischen Linearführungen mit Kugelumlaufbuchsen Besäumrahmen mit CompeX Vorrichtung für Gehrungsschnitte mit automatischem Ausgleich der Anschlagposition (dieses exklusive System ermöglicht den Betrieb auch wenn der Anschlag für Komplementärschnitte (Option) montiert ist Ein- und Ausschalter für Hauptsäge/Vorritzer am Besäumwagen Exzenterspannvorrichtung Ausführung mit Besäumwagen 3200 mm Sicherheit/ Schutz: Notausschalter an der Maschinenvorderseite und an der Parallelanschlagseite Motor mit Direktanlauf Automatischer Sterndreieckanlauf Motorschutzschalter Sägeblattpendelschutz mit integriertem Absauganschluss Durchmesser 100 mm "AP-System" zur automatischen Positionierung des Sägeblattschutzes je nach Sägeblattneigung Niederspannungsstromkreis 110 Volt Hauptmotor mit automatischer Bremse Mikroschutzschalter an der Blattabdeckung mit Schnellverschluss CE Konformitätserklärung
